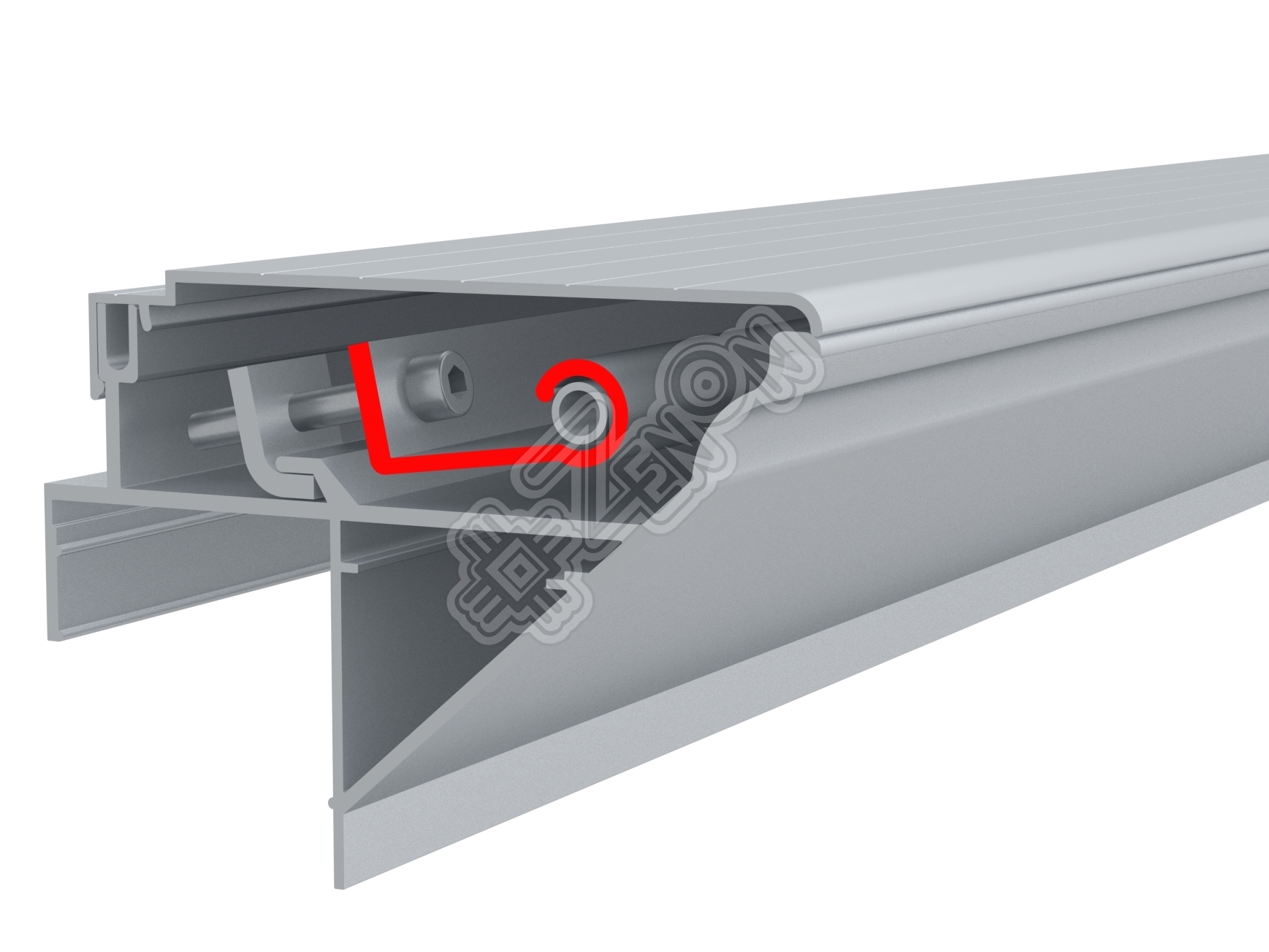

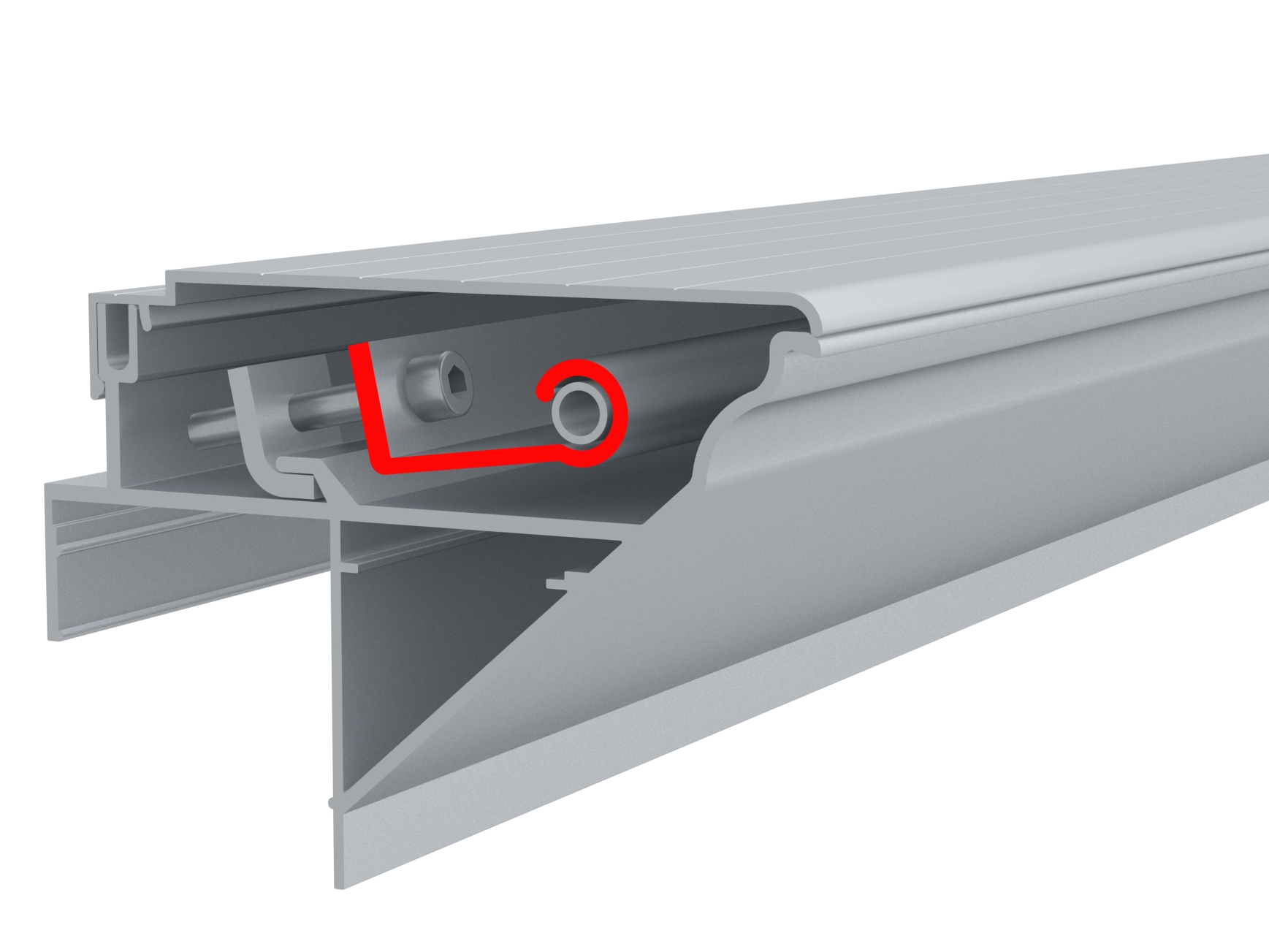

Профиль алюминиевый ALU-BOX BANNER, натяжитель, неанодированный, длина 3 м

ALU-BOX
артикул 00000096403
1 358 00 ₽/шт
Показать скидки
Минимальная кратность заказа: 1 шт
есть в наличии
Материал Алюминий
Поверхность Неанодированный
Цвет Неанодированный алюминий

Подробнее

Материал Алюминий
Поверхность Неанодированный
Цвет Неанодированный алюминий

Система алюминиевых профилей ALU-BOX BANNER разработана специально для монтажа баннера. Данная система является альтернативой традиционным световым коробам с акриловым стеклом, и позволяет изготавливать односторонние световые или несветовые короба с баннером очень больших размеров, не ограничиваясь размерами акрилового стекла.

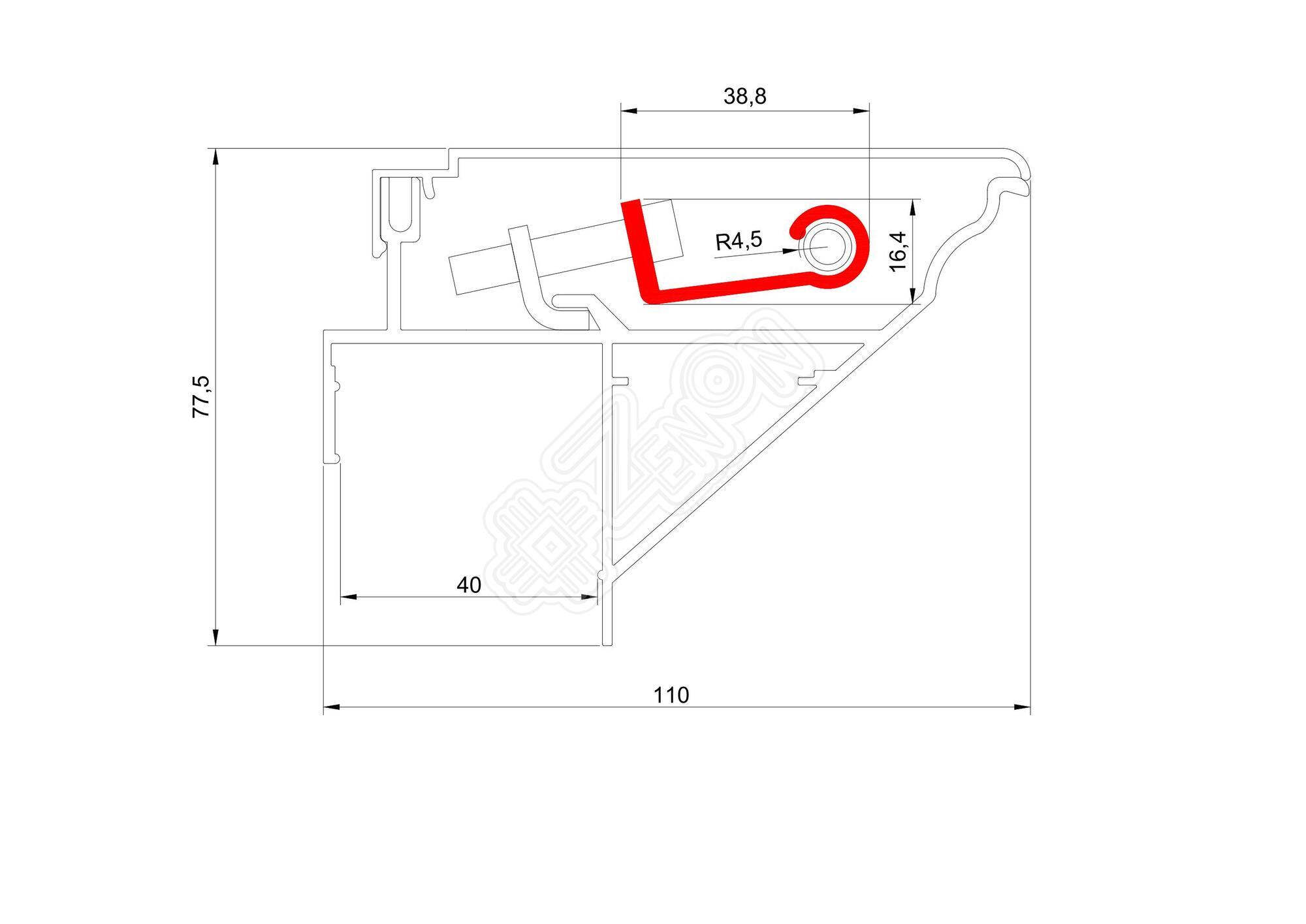

Толщина светового короба всего 110 мм. Засветка баннера осуществляется светодиодами. Простая и надежная система монтажа баннера позволяет оперативно менять полотно без дополнительной прошивки или сварки баннера.

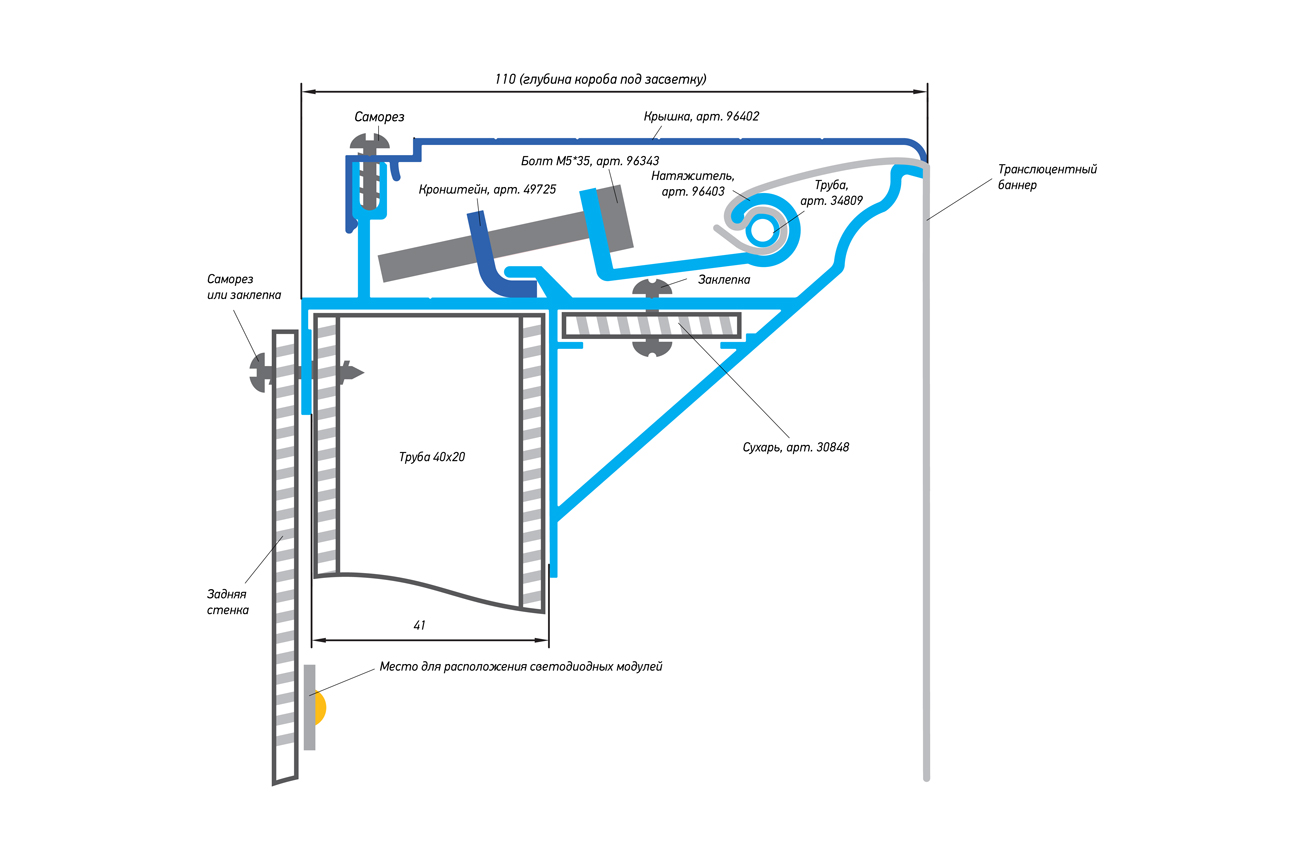

Для изготовления короба вам понадобятся следующие наименования (показанные на рисунке).

Схема

Процесс сборки короба:

Подготавливаем короб.

Нарезаем "основание" (арт.96401) и "крышку" (арт.96402) нужной длины с углом реза - 45° по 4 отрезка. "Основание" имеет специальный паз под "трубу 20 х 40 мм "(арт.34808), которая служит в качестве усилителя каркаса при большом габаритном размере изделия. Собираем короб с помощью "уголков-вкладышей" (арт.30848) при этом крепим их клепками к "основанию". Далее нарезаем "натяжитель" (арт.96403) (поставляется длиной 3 м) и "пруток 6 мм" (арт.38956) длиной чуть меньше длины внешней стороны "основания". В "натяжителе" сверлим отверстия диаметром 6 мм через каждые 25-30 см. После чего вставляем в отверстия "болты" (арт.96343) и накручиваем на них "кронштейн" (арт.49725). Крепим заднюю стенку, на которую закрепили светодиоды, с помощью клепок к коробу.

Рекомендации по нарезке профиля

H - ширина короба (габаритная)

L - высота короба (габаритная)

1. основа, под угол 45°, максимальный размер - "Н" мм.
2. крышка, под угол 45°, максимальный размер - "Н+10" мм (-1 мм)
3. натяжитель, под угол 90°, размер - "Н-5" мм (-5 мм или более)
4. трубка ⌀=6 мм - как натяжитель, можно чуть меньше
5. труба 40 х 2 - "L-52" мм.

Подготавливаем баннер.

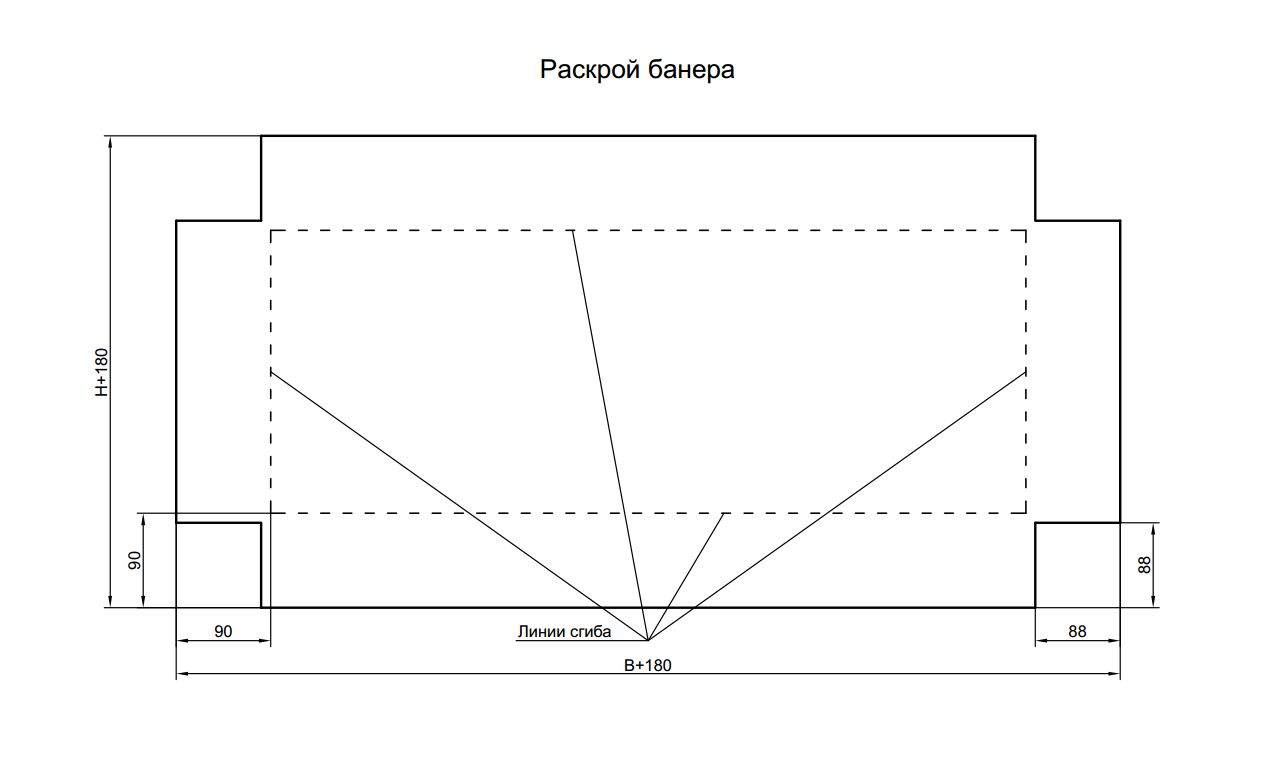

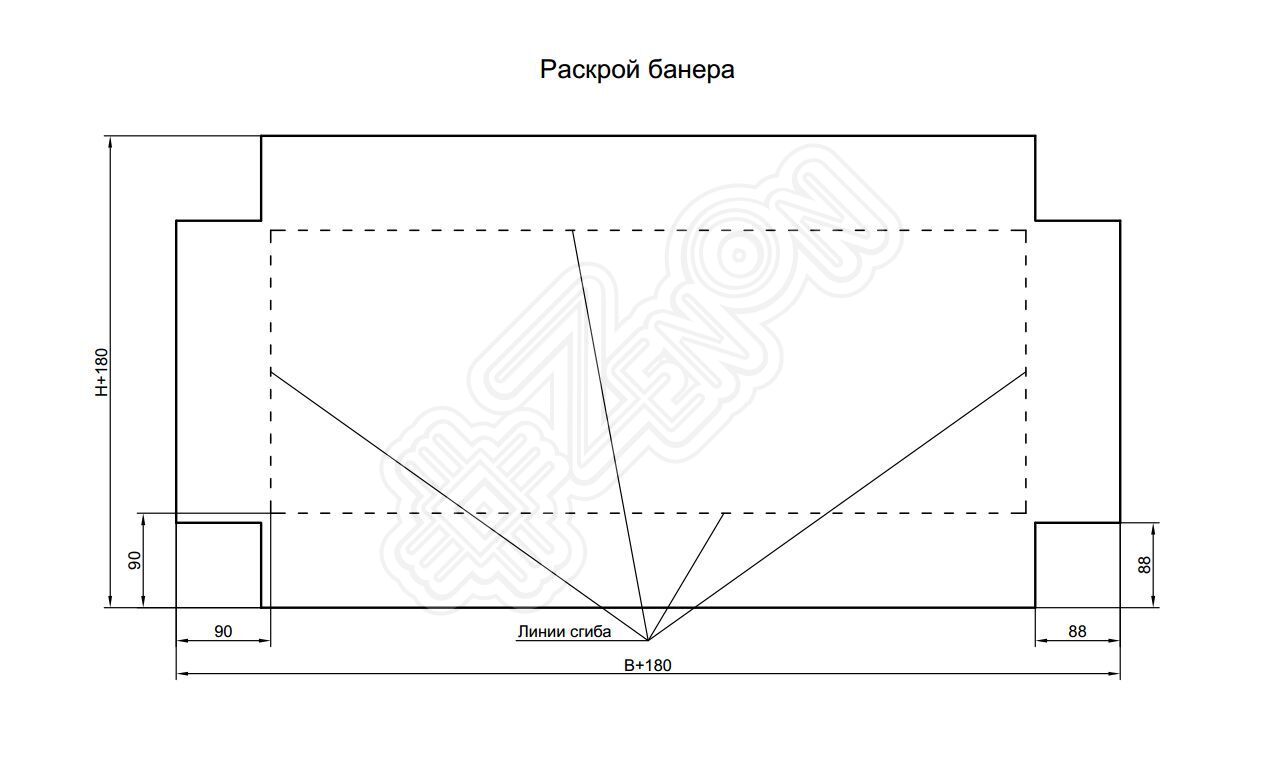

Баннер нарезаем по формуле "ширина короба + 180 мм", "высота короба + 180 мм", при этом углы лучше срезать, что бы не мешались и не торчали. Линию сгиба баннера по периметру считаем по формуле "ширина/высота баннера - 90 мм" с каждой стороны. Края баннера загибаем и запаиваем. В получившуюся петлю вставляем "трубу диаметром 6 мм." и все это вставляем в "натяжитель". После того, как мы все подготовили, баннер накладывается на уже собранный короб и цепляем "кронштейны" за специальный паз находящийся на "основании" короба. Натягиваем полотно равномерно по всему периметру короба при помощи "болтов". Защелкиваем "крышку" на "основании" короба. Для предотвращения несанкционированного разбора короба "крышку" фиксируем саморезом в нескольких местах, вкручивая его в специальный паз.
