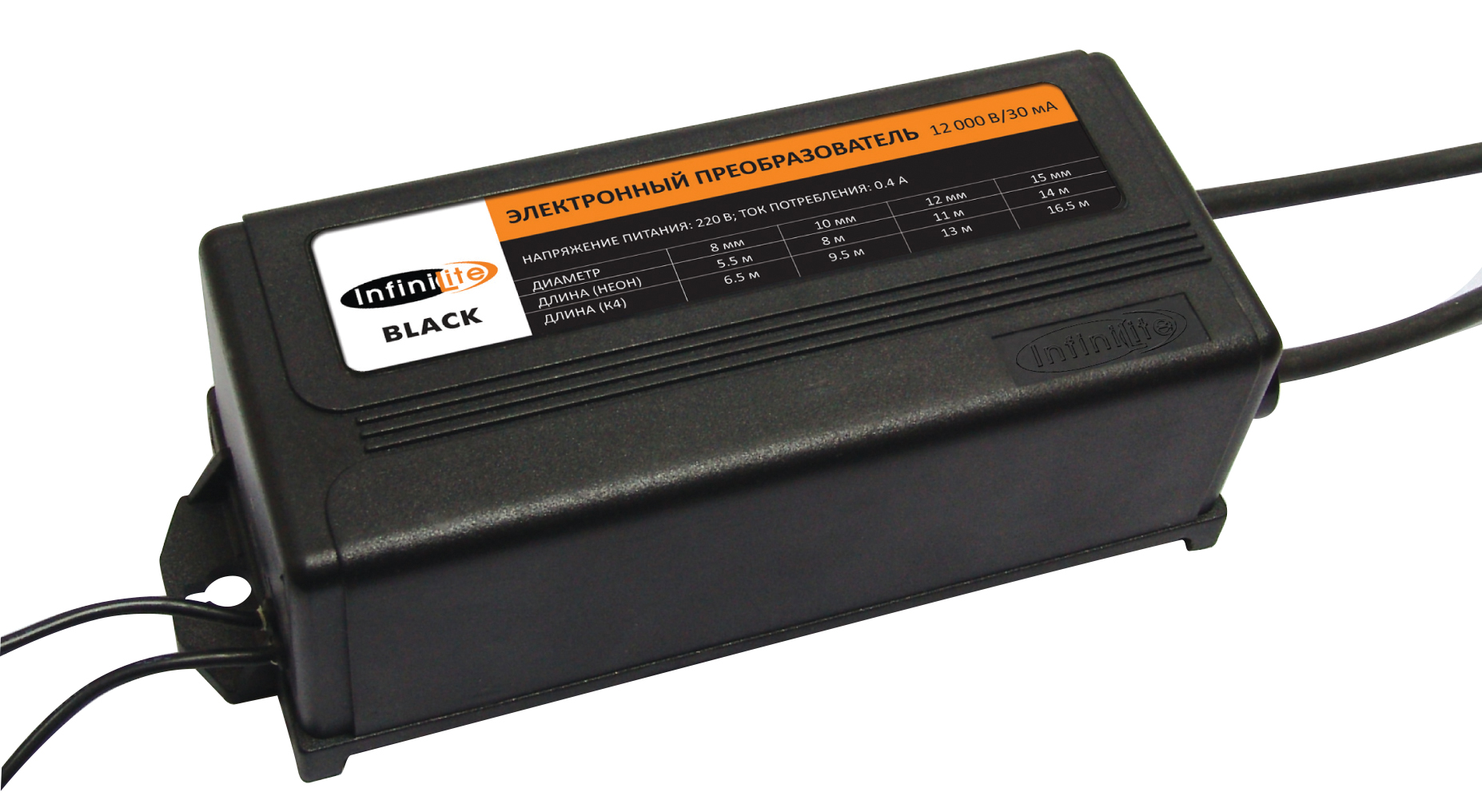

• Электронные преобразователи Infinilite BLACK (Китай) являются наиболее предпочтительным среди "бюджетных" вариантов, сочетают в себе качество и надежность работы с хорошими конструктивными и техническими характеристиками.
• Предназначены для наружного и интерьерного применения.

Технические характеристики:

Модель	Выходное напр-е	Рабочий ток	Ток потребления	Частота	Защитные функции
	В	мА	А	кГц
4000/30	4000	30	0.12	36	Холостой ход, короткое замыкание
6000/30	6000	30	0.18	36	Холостой ход, короткое замыкание, перегрузка
8000/30	8000	30	0.27	36	Холостой ход, короткое замыкание, перегрузка
10000/30	10000	30	0.35	31	Холостой ход, короткое замыкание, перегрузка
12000/30	12000	30	0.45	31	Холостой ход, короткое замыкание, перегрузка
15000/30	15000	30	0.55	28	Холостой ход, короткое замыкание, перегрузка

Входное напряжение - 220 В, 50 Гц.
Максимальная температура окружающей среды: +40°С.
Максимальный диаметр трубок - 15 мм.

Номинальное напряжение: 2000 V.

Расчет нагрузки:

Infinilite Black	Расчет нагрузки преобразователе
	Газ НЕОН				Смесь К4
	Длинна трубок (м)				Длинна трубок (м)
Диаметр трубки (мм)	8	10	12	15	8	10	12	15
Давление (мм. рт. ст)	17	13	11	9	17	13	11	9
4 000/30	2	2.5	3.5	4.5	2.5	3	4	5
6 000/30	2.5	4	5	6.5	3.5	5	6.5	8
8 000/30	3.8	5.5	7	9.5	4.5	6.5	8.5	11
10 000/30	5	6.5	9.5	12	5.5	8	11	14.5
12 000/30	5.5	8	11	14	6.5	9.5	13	16.5
15 000/30	6.5	9	12	15	7.5	11	15	18

• При расчетах следует прибавлять к фактической длине 0.3 метра на каждую пару электродов.
• Если температура окружающей среды ниже 4°С, то для трубок, заполненных неон-аргоновой смесью, нагрузка должна быть уменьшена на 25%.
• При сложной конфигурации трубок необходимо снижать нагрузку (снижение может достигать 20%).
• Не допускается перезагруженность и недогруженность преобразователя!

Габаритные размеры и масса:

Модель	Длина	Ширина	Высота	Масса
	мм	мм	мм	кг
4 000/30	101	39	33	0.13
6 000/30	144	53	40	0.26
8 000/30	155	66	47	0.43
10 000/30	182	75	59	0.7
12 000/30	182	75	59	0.7
15 000/30	194	59	75	0.7

Инструкция по установке:

• Преобразователи должны располагаться на расстоянии не ближе 10 мм от любой металлической поверхности и в удалении от легковоспламеняющихся предметов.
• Минимальное расстояние между преобразователем и газосветной лампой, а также между двумя соседними преобразователями должно быть 10 см.
• Минимальное расстояние между высоковольтным кабелями должно быть 30 мм.
• Минимальное расстояние между двумя электродами двух газосветных ламп должно быть 3 см.
• В местах прохождения высоковольтных проводов через отверстия в металлических поверхностях должны быть установлены изоляционные втулки.
• Выходные высоковольтные провода должны быть одинаковой длины и длина каждого не должна превышать 1 м.

ВНИМАНИЕ: Гарантийные обязательства действуют только при условии соблюдения инструкции по установке!
