• Трансформаторы DAEHAN NEON STONE соответствуют требованиям EN 61050 и EN 50107 (EN - "European Norms" или Европейский стандарт). Это стандарты безопасности трансформаторов для неоновых ламп с напряжением на выходе без нагрузки более 1000 В.
• Трансформаторы DAEHAN NEON STONE соответствуют стандартам качества и безопасности Европейского Союза, имеют маркировку СЕ (CE - "European Conformity" или Европейское соответствие). Знак CE ставится производителем, как декларация того, что продукт соответствует требованиям стандарта и может продаваться на территории Европейского Союза.
• Трансформаторы DAEHAN NEON STONE соответствуют российскому ГОСТу и имеют сертификат соответствия в соответствии с Системой сертификации ГОСТ Р.
• Трансформаторы DAEHAN NEON STONE предназначены для наружного применения и имеют степень защиты IP 44 (IP - "Ingress Protection rating" или международный стандарт защиты электротехнического оборудования от воздействия окружающей среды). Первая цифра IP - это степень защиты от проникновения твердых предметов. Вторая цифра IP - это степень защиты от проникновения внутрь корпуса влаги и воды. IP 44 - это защита от проникновения предметов более 1 мм и защита от водяных брызг с любого направления.

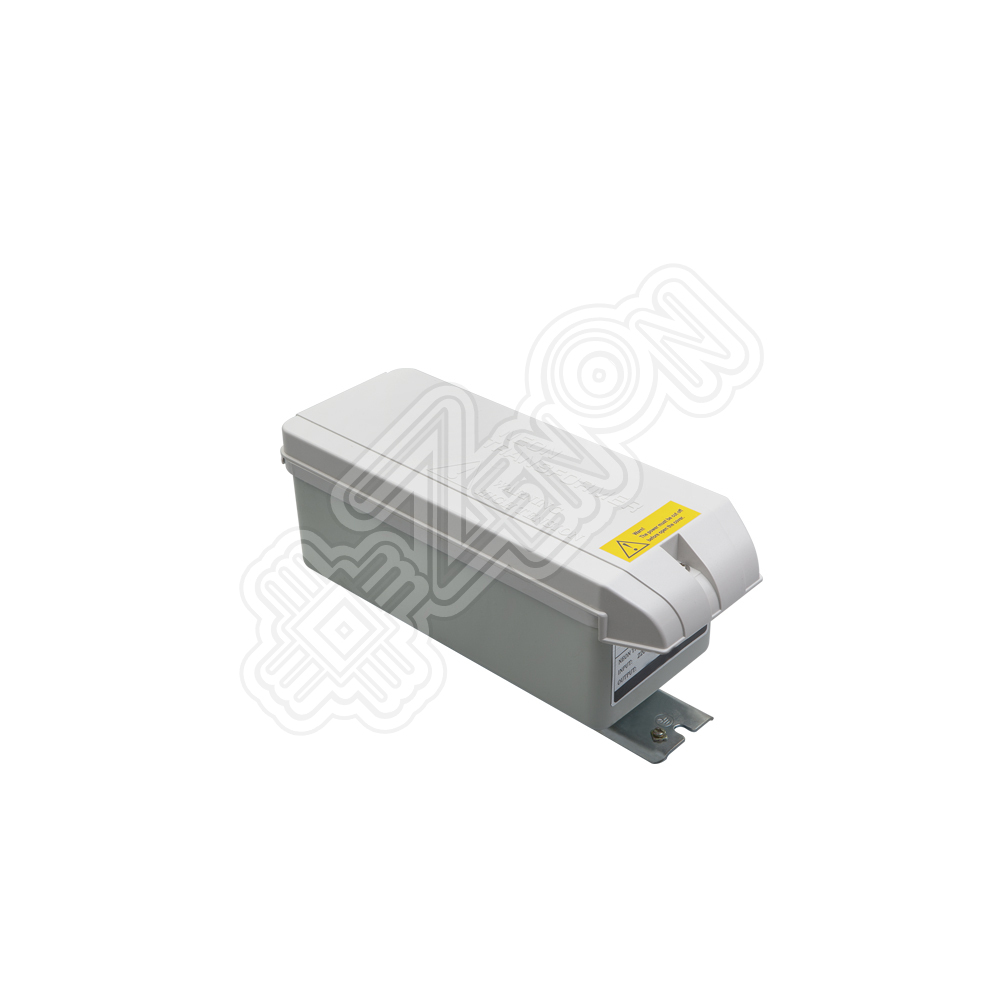

Конструкция DAEHAN NEON STONE.

Технические характеристики трансформаторов.

Все параметры указаны при напряжении питания 220 В, 50 Гц.

2000/30	1000-E-1000	25	30	0.27	27	62.10	0.43	4.0
3000/30	1500-E-1500	25	30	0.41	39	94.30	0.41	6.3
4000/30	2000-E-2000	25	30	0.55	49	126.50	0.39	8.0
5000/30	2500-E-2500	25	30	0.68	65	156.40	0.42	8.0
6000/30	3000-E-3000	25	30	0.82	81	188.60	0.43	10.0
7000/30	3500-E-3500	25	30	0.95	103	218.50	0.47	10.0
8000/30	4000-E-4000	25	30	1.10	115	253.00	0.45	12.5
9000/30	4500-E-4500	25	30	1.23	131	282.90	0.46	12.5
10000/30	5000-E-5000	25	30	1.36	138	312.80	0.44	12.5
12000/30	6000-E-6000	25	30	1.64	162	377.20	0.43	16.0
15000/30	7500-E-7500	25	30	2.05	203	471.50	0.43	20.0
2000/45	1000-E-1000	37	45	0.41	41	94.30	0.43	6.3
3000/45	1500-E-1500	37	45	0.61	58	140.30	0.41	8.0
4000/45	2000-E-2000	37	45	0.82	76	188.60	0.40	10.0
5000/45	2500-E-2500	37	45	1.02	106	234.60	0.45	12.5
6000/45	3000-E-3000	37	45	1.23	126	282.90	0.45	12.5
7000/45	3500-E-3500	37	45	1.43	138	328.90	0.42	16.0
8000/45	4000-E-4000	37	45	1.64	170	377.20	0.45	16.0
9000/45	4500-E-4500	37	45	1.84	176	423.20	0.42	20.0
10000/45	5000-E-5000	37	45	2.05	199	471.50	0.42	20.0
12000/45	6000-E-6000	37	45	2.45	243	563.50	0.43	25.0
15000/45	7500-E-7500	37	45	3.07	304	706.10	0.43	30.0
2000/60	1000-E-1000	50	60	0.55	48	126.50	0.38	8.0
3000/60	1500-E-1500	50	60	0.82	76	188.60	0.40	10.0
4000/60	2000-E-2000	50	60	1.10	106	253.00	0.42	12.5
5000/60	2500-E-2500	50	60	1.36	130	312.80	0.42	16.0
6000/60	3000-E-3000	50	60	1.64	161	377.20	0.43	16.0
7000/60	3500-E-3500	50	60	1.91	179	439.30	0.41	20.0
8000/60	4000-E-4000	50	60	2.18	185	501.40	0.37	20.0
9000/60	4500-E-4500	50	60	2.45	220	563.50	0.39	25.0
10000/60	5000-E-5000	50	60	2.73	250	627.90	0.40	25.0

Расчет трансформаторов.

Предварительный расчет трансформаторов производится по данной таблице:

	НЕОН						Смесь К4 (75% неона, 25% аргона) + Hg
Наиме-нование	Диаметр трубок , мм						Диаметр трубок , мм
	8	10	12	15	18		8	10	12	15	18
2 000	0.9	1.2	1.5	2.1	2.4		1.2	1.5	2.1	2.7	3.1
3 000	1.2	1.8	2.4	3.1	3.4		1.8	2.1	2.7	3.7	4.3
4 000	1.8	2.4	3.1	4.0	4.9		2.1	2.7	3.7	4.9	5.8
5 000	2.1	3.1	3.7	5.2	5.8		2.7	3.7	4.6	6.1	7.0
6 000	3.1	4.0	4.9	6.1	7.0		3.7	4.9	5.8	7.3	8.5
7 000	3.4	4.6	5.5	7.0	7.6		4.3	5.5	6.4	8.5	9.8
8 000	4.3	5.8	7.0	9.2	9.8		5.2	7.0	8.2	10.7	12.2
9 000	4.6	6.4	7.9	10.1	12.2		5.8	7.6	9.5	12.2	14.7
10 000	5.8	7.6	9.5	11.9	14.6		7.3	9.1	11.3	14.6	16.5
12 000	7.0	8.8	10.7	13.7	16.8		8.2	10.7	12.8	16.8	18.9
15 000	8.5	11	13.7	18.3	22.0		10.6	13.4	16.8	22.0	24.4

Для расчетов необходимо знать:

• геометрическую (линейную) длину каждой детали;
• диаметр трубок;
• газ, которым заполнена деталь.

В таблице длина указана с учетом падения напряжения на паре электродов каждой детали, из которой состоит цепь. Эта длина называется электрической длиной. Для того, чтобы ее посчитать, нужно к геометрической длине прибавить 0.3 м. То есть, если цепь состоит из 4 деталей, длиной 1.2 метра, то электрическая длина L = 4 х 1.2 + 4 х 0.3 = 4.8 + 1.2 = 6 метров.

Геометрическая длина - это расстояние от кромки металлического стакана одного электрода до кромки металлического стакана другого электрода неоновой трубки.

Если электрическая длина цепи попадает посередине двух номиналов, необходимо выбрать меньший.

Габаритные размеры. Упаковка.

	Размеры					Упаковка
Модель	L	H	W	A	Вес	Длина	Высота	Ширина	Объем
	мм	мм	мм	мм	кг	мм	мм	мм	м³
2000/30	249	117	110	216	5.80	265	128	115	0.0039
3000/30	249	117	110	216	5.80	265	128	115	0.0039
4000/30	249	117	110	216	5.86	265	128	115	0.0039
5000/30	249	117	110	216	5.90	265	128	115	0.0039
6000/30	249	117	110	216	6.00	265	128	115	0.0039
7000/30	249	117	110	216	7.70	265	128	115	0.0039
8000/30	295	117	110	279	7.92	315	135	115	0.0049
9000/30	295	117	110	279	8.00	315	135	115	0.0049
10000/30	295	117	110	279	8.10	315	135	115	0.0049
12000/30	295	121	110	279	8.90	315	135	115	0.0049
15000/30	295	121	110	279	9.10	315	135	115	0.0049
2000/45	249	117	110	216	5.92	265	128	115	0.0039
3000/45	249	117	110	216	5.92	265	128	115	0.0039
4000/45	249	117	110	216	7.80	265	128	115	0.0039
5000/45	249	117	110	216	8.00	265	128	115	0.0039
6000/45	295	117	110	279	8.10	315	135	115	0.0049
7000/45	295	117	110	279	8.30	315	135	115	0.0049
8000/45	295	121	110	279	9.00	315	135	115	0.0049
9000/45	295	121	110	279	9.05	315	135	115	0.0049
10000/45	295	121	110	279	9.21	315	135	115	0.0049
12000/45	295	126	110	279	10.30	315	140	115	0.0051
15000/45	295	126	110	279	10.43	315	140	115	0.0051
2000/60	249	117	110	216	5.80	265	128	115	0.0039
3000/60	249	117	110	216	5.80	265	128	115	0.0039
4000/60	295	117	110	279	8.00	315	135	115	0.0049
5000/60	295	117	110	279	8.25	315	135	115	0.0049
6000/60	295	121	110	279	9.00	315	135	115	0.0049
7000/60	295	121	110	279	9.10	315	135	115	0.0049
8000/60	295	126	110	279	9.20	315	140	115	0.0051
9000/60	295	126	110	279	10.30	315	140	115	0.0051
10000/60	295	126	110	279	10.43	315	140	115	0.0051

Пример маркировки трансформатора Daehan.

Информация на этикетке трансформатора
Outdoor type gas tube transformer	Тип трансформатора для наружного использования
Model No.: ENE225-15045	Номер модели: ENE225-15045
Ta = 40°C	Максимальная температура окружающей среды 40°C
IP44	защита от проникновения предметов более 1 мм и защита от водяных брызг с любого направления
Primary: 220 V	Напряжение питания первичной (primary) обмотки 220 Вольт
50 Hz	Номинальная частота напряжения питания 50 Герц
3.1 A	Номинальный ток потребления 3.1 Ампер
675VA	Полная мощность, потребляемая трансформатором 675 ВА (ВольтАмпер)
Secondary: 7500-E-7500V	Выходное напряжение на холостом ходу на двух вторичных (secondary) обмотках с центральной точкой. Каждая обмотка выдает 7.5 кВ. Суммарное выходное напряжение 15 кВ (15 000 Вольт)
37/45 mA	Рабочий ток 37 мА, ток короткого замыкания 45 мА
Date: 08/20/09	Дата выпуска 20 августа 2009 года
CE	Продукт соответствует требованиям стандарта и может продаваться на территории Европейского Союза
Serial No.: DH09080108	Серийный номер DH09080108
Compliance with EN 61050	Соответствует международным требованиям безопасности трансформаторов для неоновых ламп с напряжением на выходе без нагрузки более 1000 В.
DAEHANTRANS CO.LTD.	Производитель DAEHANTRANS CO.LTD.
Made in Korea	Сделано в Корее

Номинальное напряжение: 3000 V.

Сертификат соответствия DAEHAN
