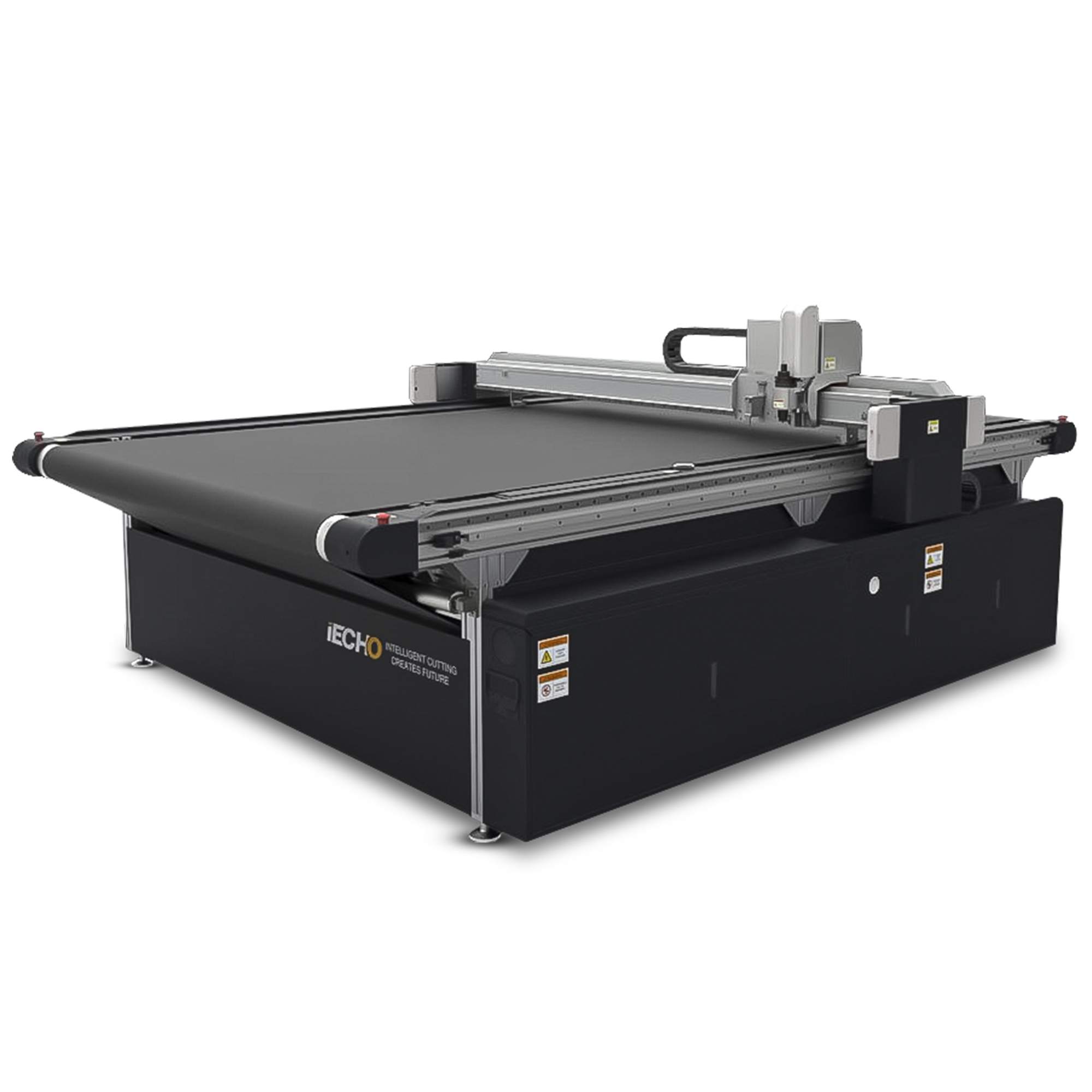

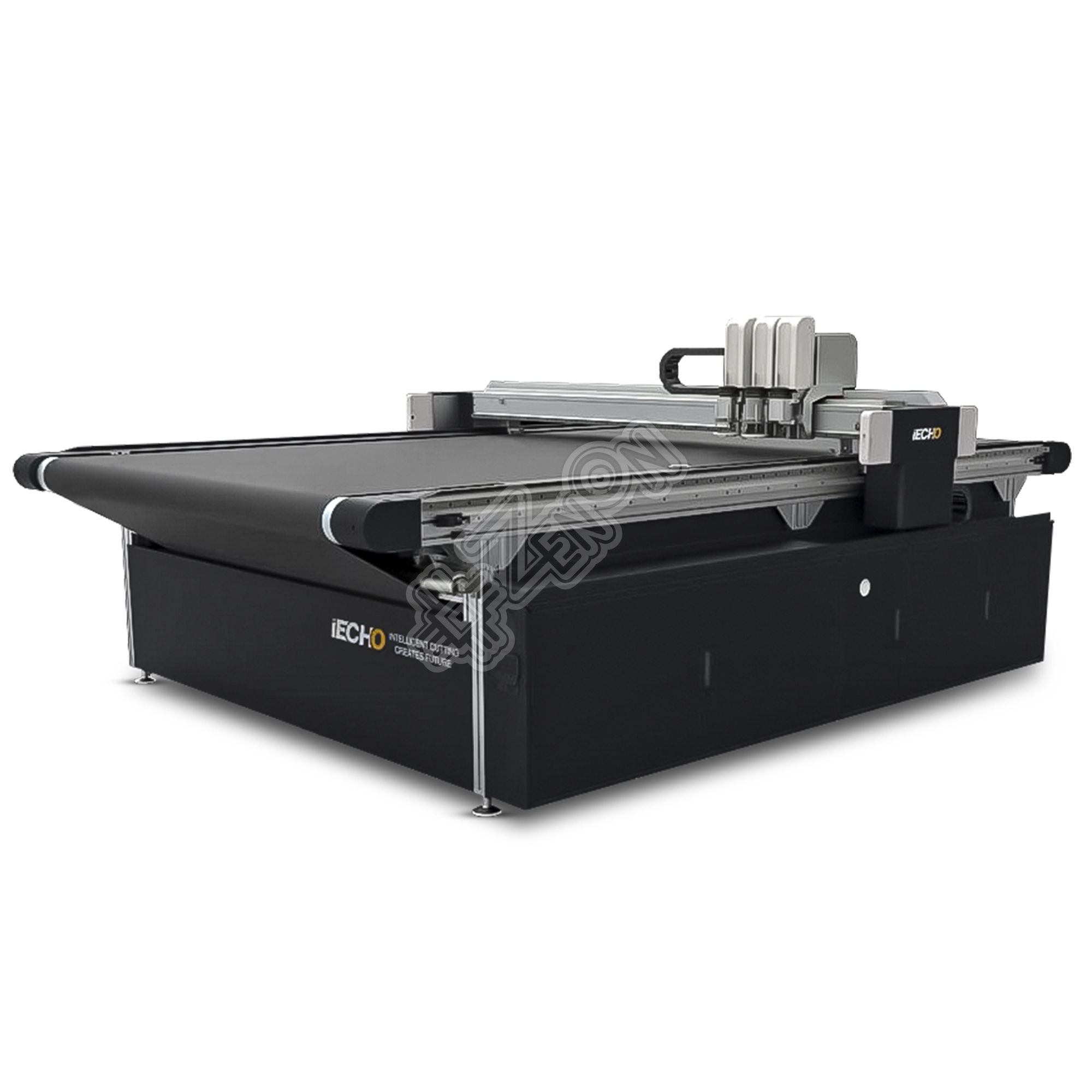

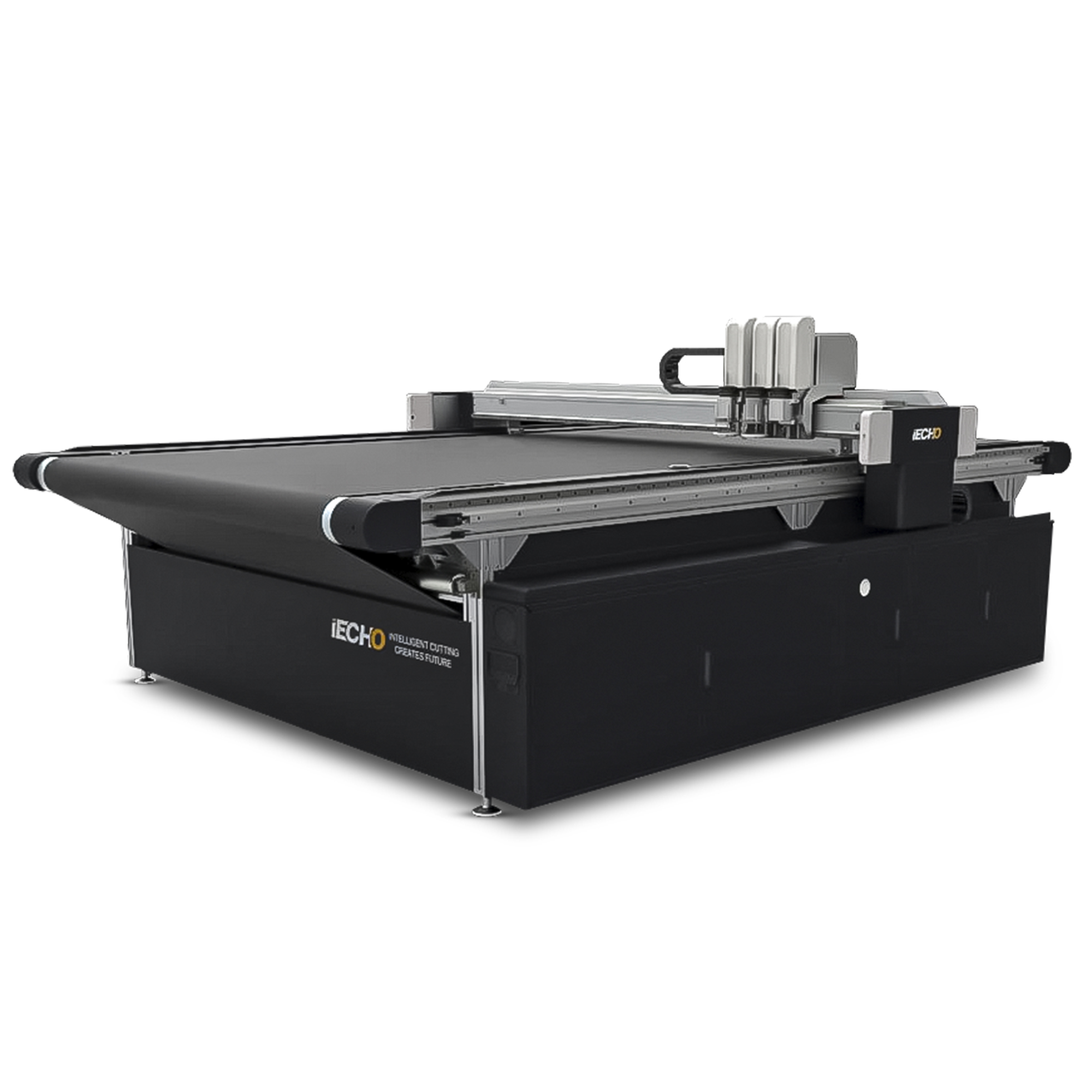

Раскройные комплексы iECHO серии TK4S — это высокопроизводительное оборудование для обработки листовых и рулонных материалов, которое заняло лидирующие позиции на российском рынке. TK4S предназначены для наружной и интерьерной рекламы, упаковки, полиграфии, производства мебели, текстиля и многих других отраслей. Комплексы оснащены многозонным вакуумным столом, высокоточными сервоприводами, поддерживают до трёх инструментальных станций и отличаются разборной конструкцией стола, что существенно упрощает транспортировку и монтаж.

Ключевые преимущества

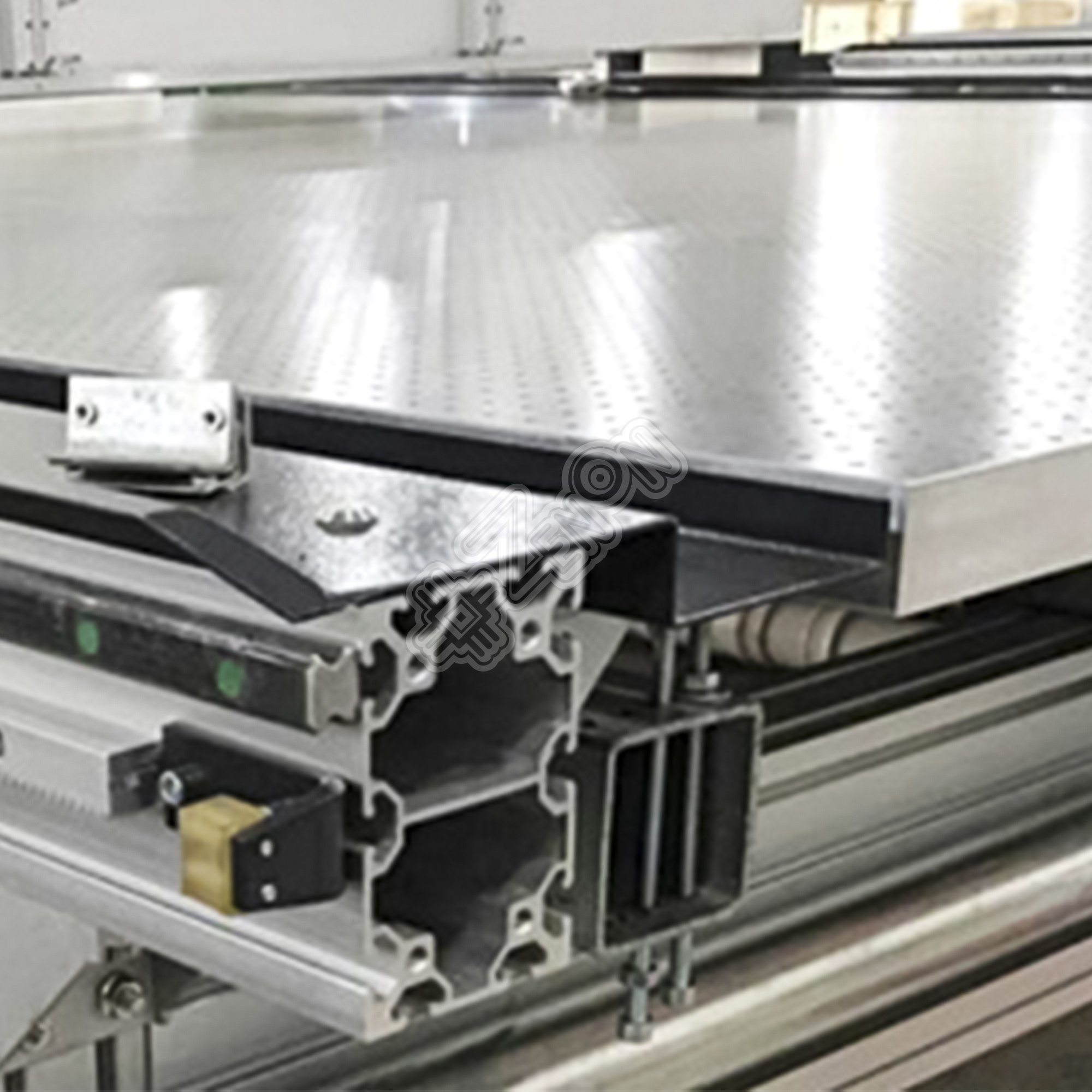

• Масштабируемость и разборная конструкция. TK4S имеет модульную конструкцию алюминиевого стола, что позволяет легко устанавливать оборудование даже в помещениях с ограниченными дверными проёмами . Доступны модели с рабочим полем от 2,5×1,6 м до 7,5×3,2 м. На моделях 3,5 м и более возможна установка двух порталов, что удваивает производительность.
• Многофункциональность и богатый арсенал инструментов. Поддерживаются: универсальный тангенциальный нож (UCT), электрический осциллирующий (EOT), пневматический осциллирующий (POT), ротационный нож (PRT), Kiss-cut, V-образный резак, биговщик (CTT), фрезерный модуль (RZ), пробойник и перфоратор . Возможна установка до трёх инструментов одновременно.
• Высокая производительность и точность. Скорость резки до 1,5 м/с, толщина материалов до 50 мм, точность позиционирования 0,01 мм. Обработка материалов в 4–6 раз быстрее ручной резки.

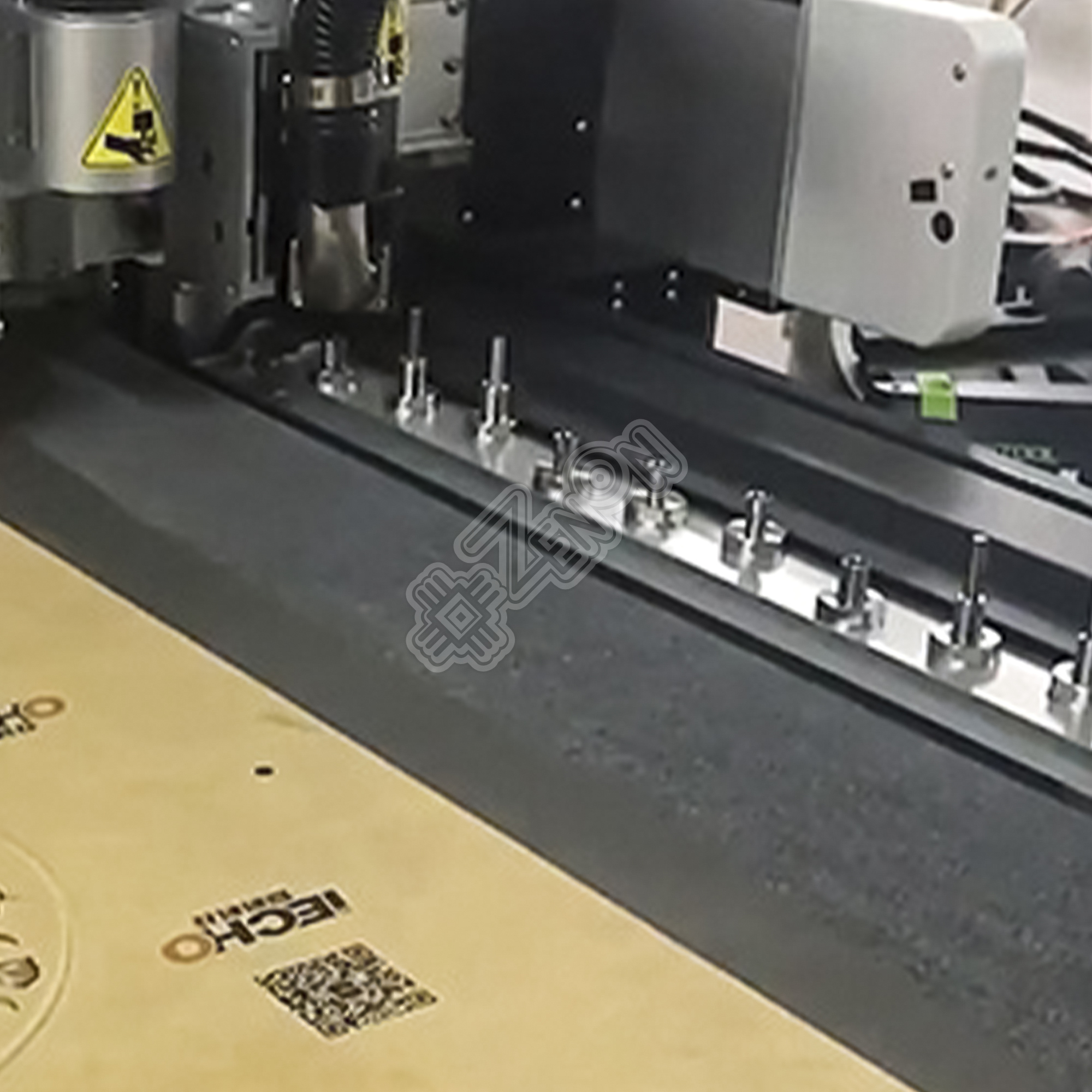

• Автоматизация и интеллектуальные системы. CCD-камера — автоматическое распознавание реперных меток и QR-кодов для контурной резки. Система AKI — автоматическая установка глубины инструмента, исключающая повреждение материала или ленты. Система Vision Cut — для раскроя тканей и трикотажа по принтам без реперных меток. HD-проектор — проецирует контуры кроя на поверхность материала, оптимизируя раскладку (для кожи, сложных заготовок).

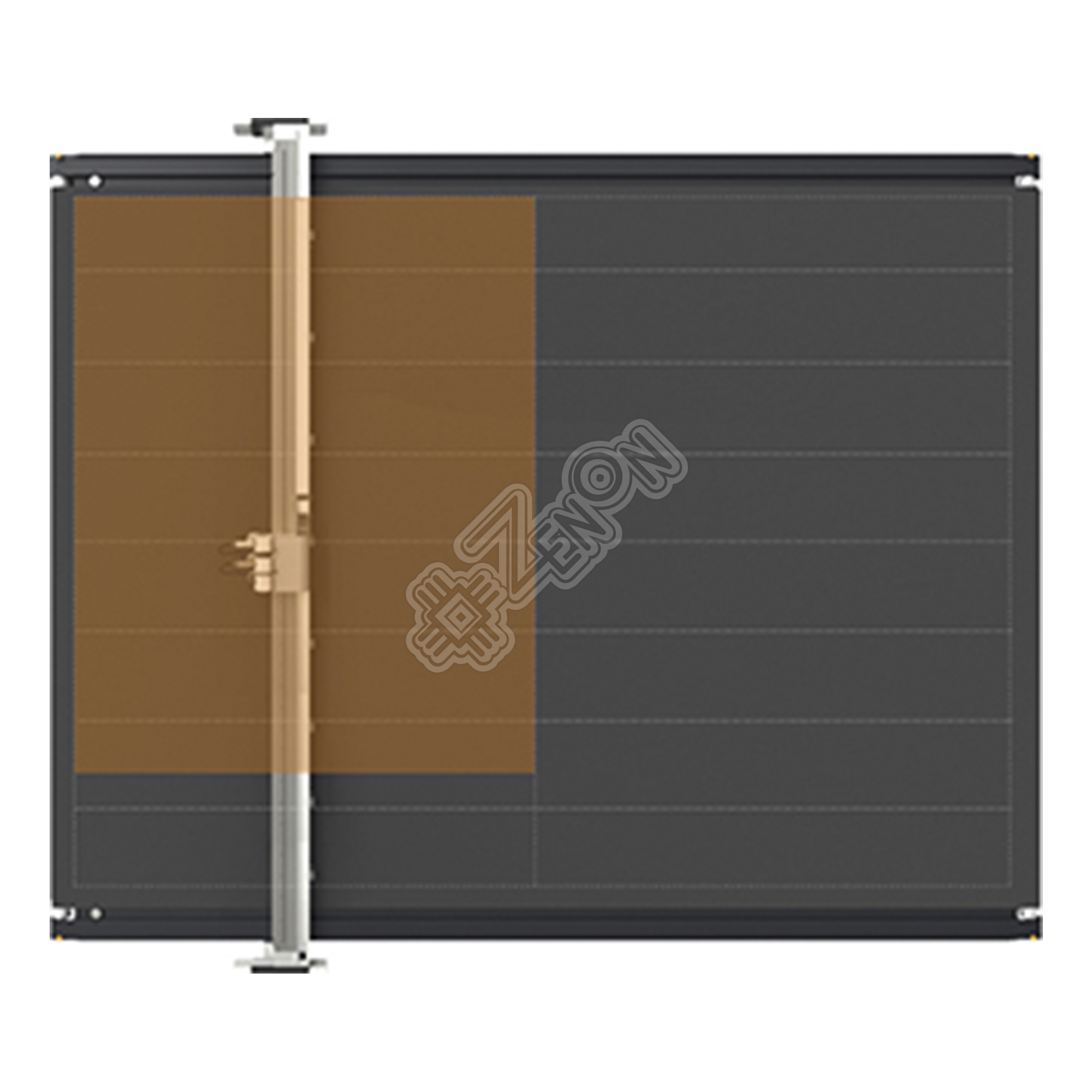

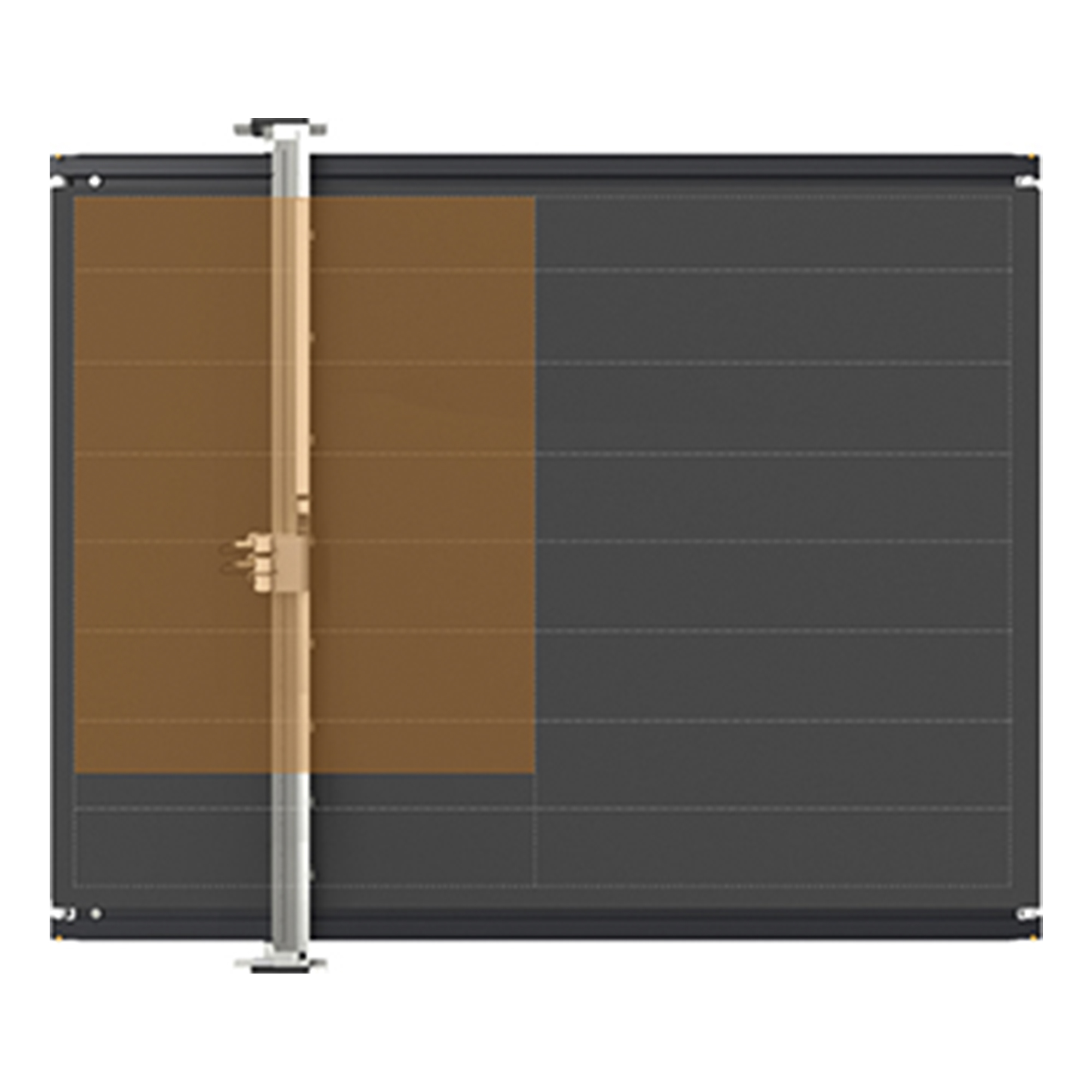

• Интеллектуальное управление вакуумом — автоматическое включение нужной зоны, экономия энергии.

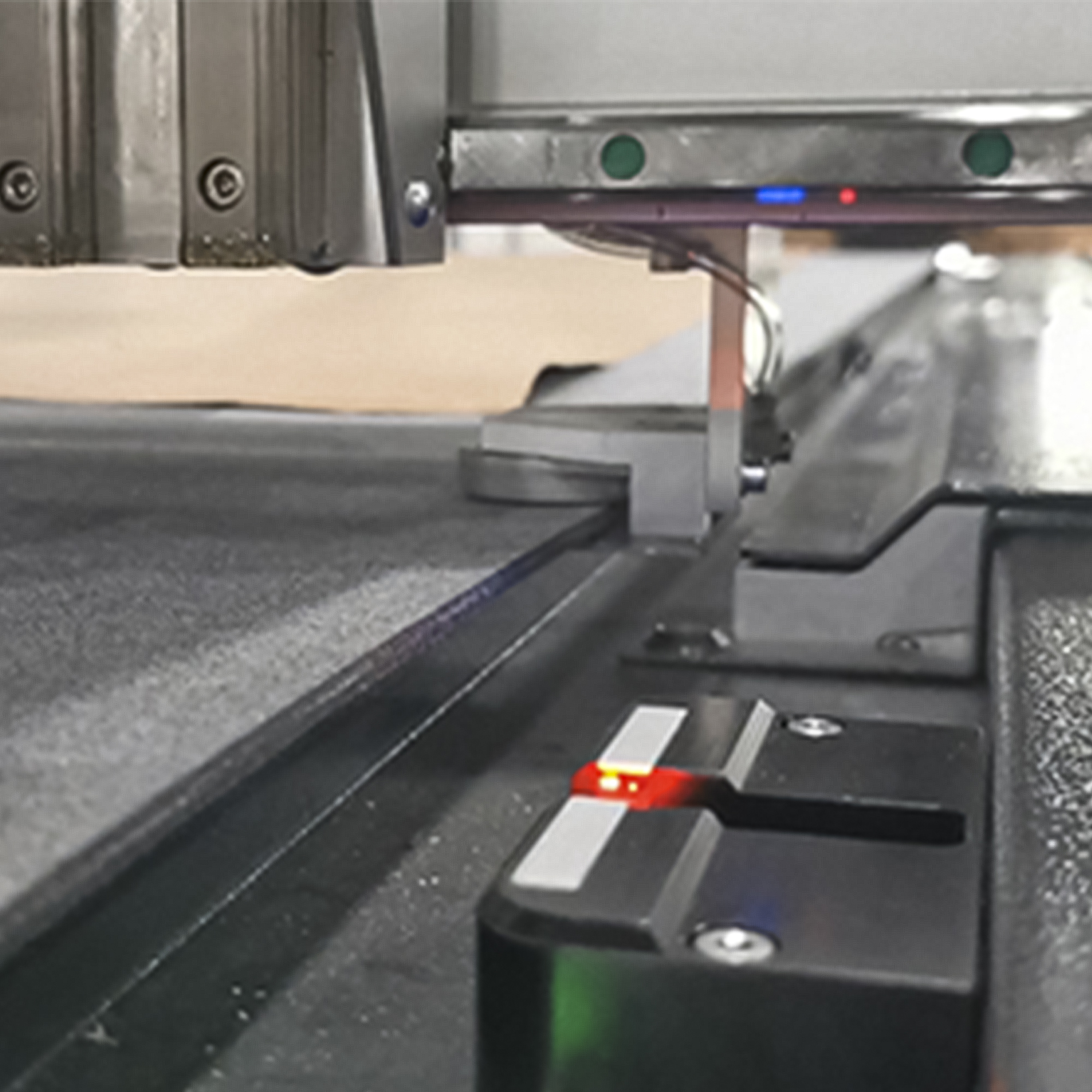

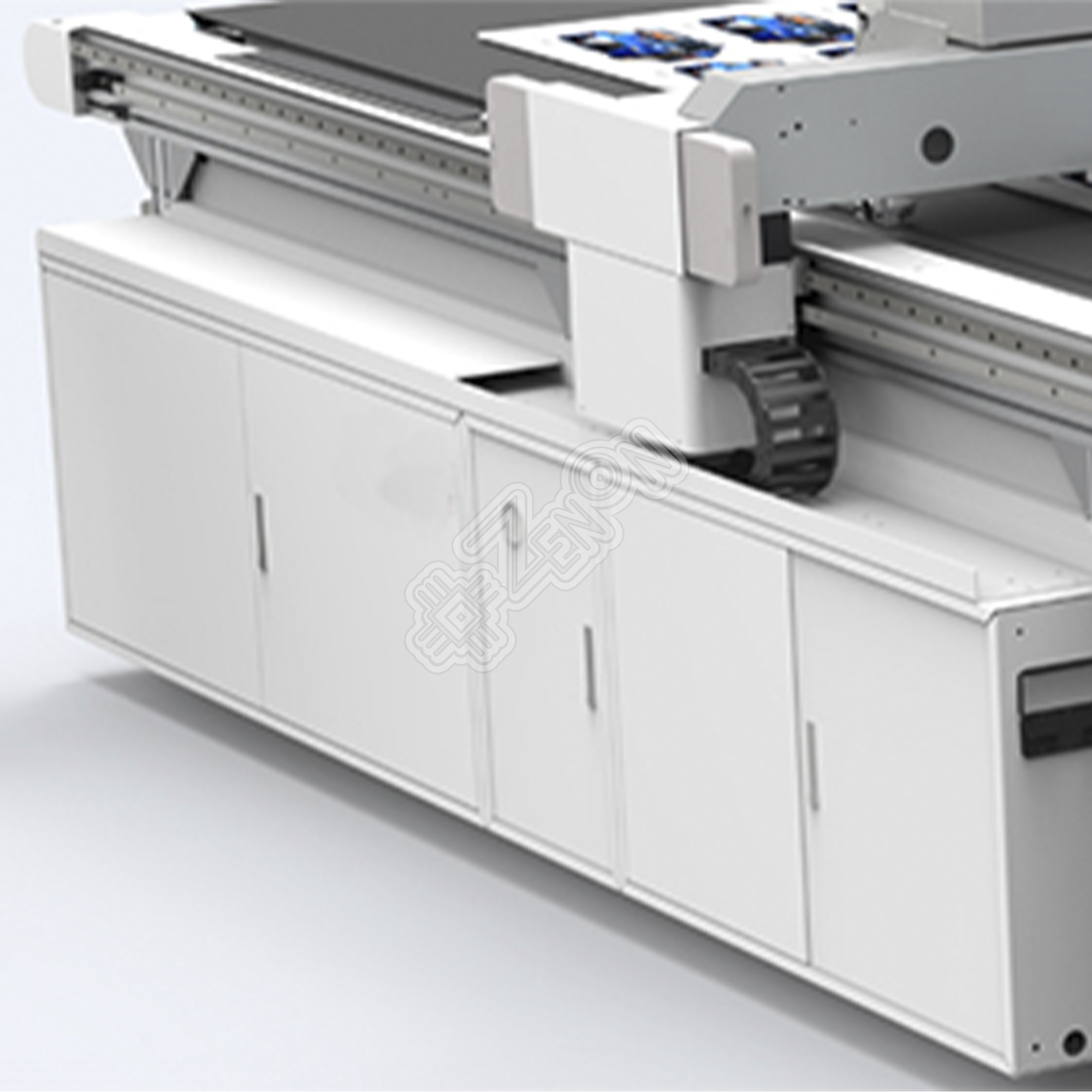

• Надёжность и комфорт. Линейные направляющие THK (Япония), серводвигатели Yaskawa, усиленная станина, звукоизолированный короб вакуумного насоса (снижение шума на 70%), интеллектуальная система безопасности с паузой при попадании посторонних предметов в режущую зону. Программное обеспечение CutterServer + iBrightCut с библиотекой материалов, удалённой диагностикой и облачными обновлениями.

Обрабатываемые материалы

• Гофрокартон, картон, крафт-картон, фотокартон
• Пенопласт, вспененный ПВХ, пенополистирол, поролон
• Акрил, полистирол, жёсткие листы ПВХ, сотовые панели, сэндвич-панели
• Самоклеящиеся и светоотражающие плёнки, бумага
• Тканые и нетканые материалы, резина, кожа, искусственная кожа
• Композитные материалы, баннерная ткань, флажная ткань, блэкаут
• Алюминиевый композит, АБС, пластики, МДФ, гофрированный пластик

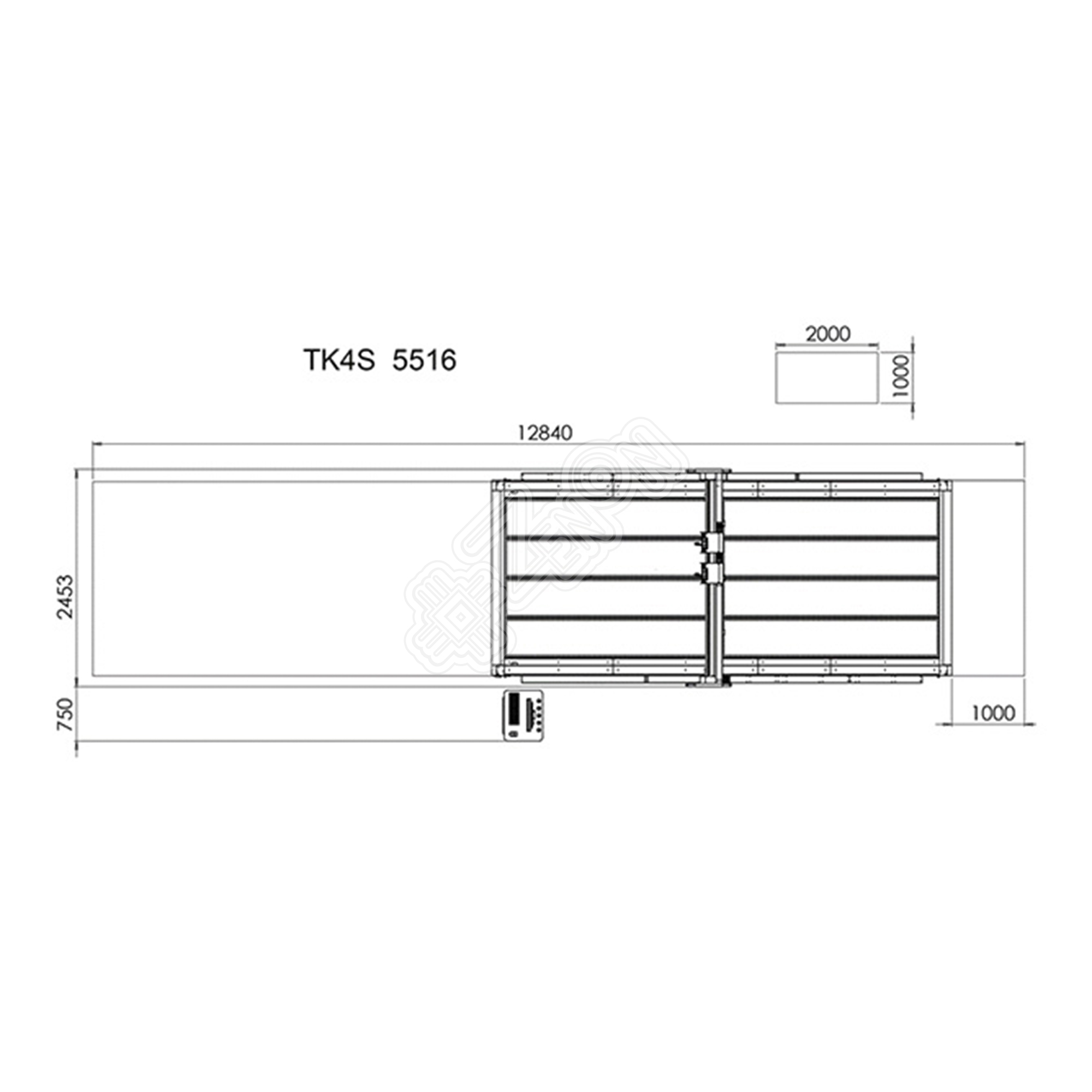

Модельный ряд

• TK4S-2516    2500×1600 мм
• TK4S-2521    2500×2100 мм
• TK4S-2532    2500×3200 мм
• TK4S-3521    3500×2100 мм
• TK4S-4543    4500×4300 мм
• TK4S-7532    7500×3200 мм

Для всех моделей: скорость резки до 1500 мм/с, толщина материала до 50 мм, точность 0,01 мм, гарантия 1 год.

Базовая комплектация

• Раскройный комплекс с модульным алюминиевым столом
• Многозонный вакуумный стол
• Система размотки рулонных материалов
• Один универсальный модуль
• Универсальный тангенциальный нож (UCT)
• Осциллирующий инструмент (EOT)
• Биговальный инструмент (CTT)

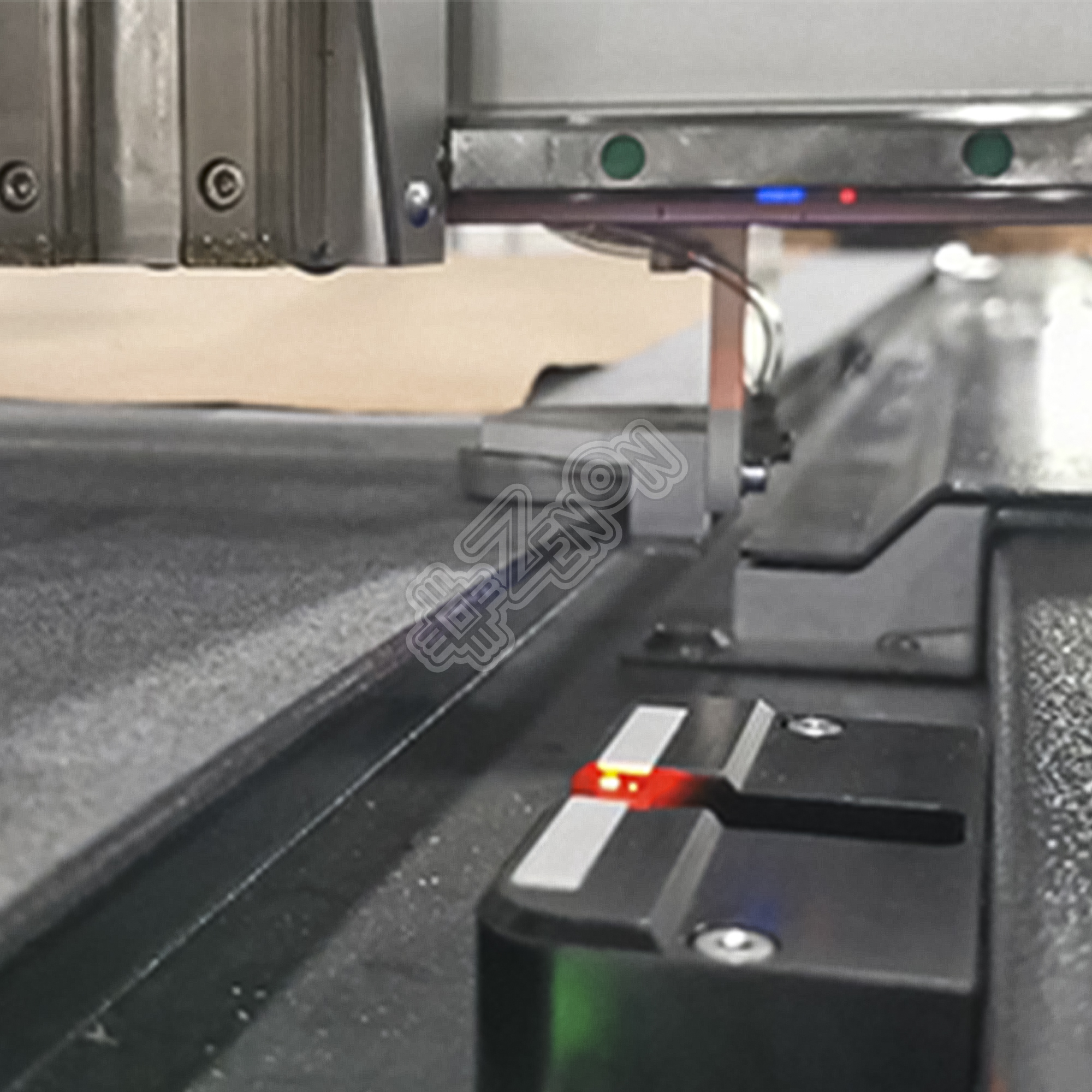

• Система AKI (автоматическая установка глубины)
• Система безопасности оператора
• Программное обеспечение iBrightCut + CutterServer
• Стартовый набор лезвий

Опциональные системы и инструменты

• Kiss-cut (KCT) — надсечка плёнок с подложкой
• Ротационный нож (PRT) — для текстиля и тканей
• Пневматический осциллирующий (POT) — для жёстких и упругих материалов
• V-образный нож (V-CUT) — для фасочной резки
• Фрезерный модуль (RZ) — для акрила, композита, МДФ, дерева
• Пробойник / перфоратор (PT) — для отверстий и надсечек
• Система оптического позиционирования (CRS) — CCD-камера для контурной резки
• Система Vision Cut — раскрой по принтам без меток
• HD-проектор — проецирование контуров на материал
• Активная/пассивная подача рулонов — с датчиком петли и расправляющим шнековым валом
• Система автоматической подачи листов
• Второй портал — для удвоения производительности (на моделях 3,5 м и более)
• Увеличение клиренса — до 110 мм для сверхтолстых материалов

Программное обеспечение

• iBrightCut — мощная САПР с библиотекой материалов, функциями графического редактирования, автоматической оптимизацией раскладки (нестинг), управлением заданиями и облачным сервером для удалённой диагностики и обновлений .
• CutterServer — управляющая программа, обеспечивающая стабильную работу и возможность обновления до новых версий.

iECHO TK4S — это профессиональный раскройный комплекс, который автоматизирует процесс резки, повышает точность и производительность, сокращает отходы и время переналадки. Масштабируемость, богатый арсенал инструментов, интеллектуальные системы и полная заводская комплектация делают TK4S оптимальным выбором для производств любого масштаба — от небольших мастерских до крупных промышленных предприятий.

В стоимость оборудования входит:

• Пусконаладка и вводный инструктаж оператора
• Гарантия 12 месяцев
• Удалённая сервисная поддержка
