- Трансформаторы INFINILITE соответствуют требованиям EN 61050 и EN 50107 (EN - "European Norms" или Европейский стандарт). Это стандарты безопасности трансформаторов для неоновых ламп с напряжением на выходе без нагрузки более 1000 В.
- Трансформаторы INFINILITE соответствуют стандартам качества и безопасности Европейского Союза, имеют маркировку СЕ (CE - "European Conformity" или Европейское соответствие). Знак CE ставится производителем, как декларация того, что продукт соответствует требованиям стандарта и может продаваться на территории Европейского Союза.
- Трансформаторы INFINILITE соответствуют российскому ГОСТу и имеют сертификат соответствия в соответствии с Системой сертификации ГОСТ Р.
- Трансформаторы INFINILITE предназначены для наружного применения и имеют степень защиты IP44 (IP - "Ingress Protection rating" или международный стандарт защиты электротехнического оборудования от воздействия окружающей среды). Первая цифра IP - это степень защиты от проникновения твердых предметов. Вторая цифра IP - это степень защиты от проникновения внутрь корпуса влаги и воды. IP44 - это защита от проникновения предметов более 1 мм и защита от водяных брызг с любого направления.

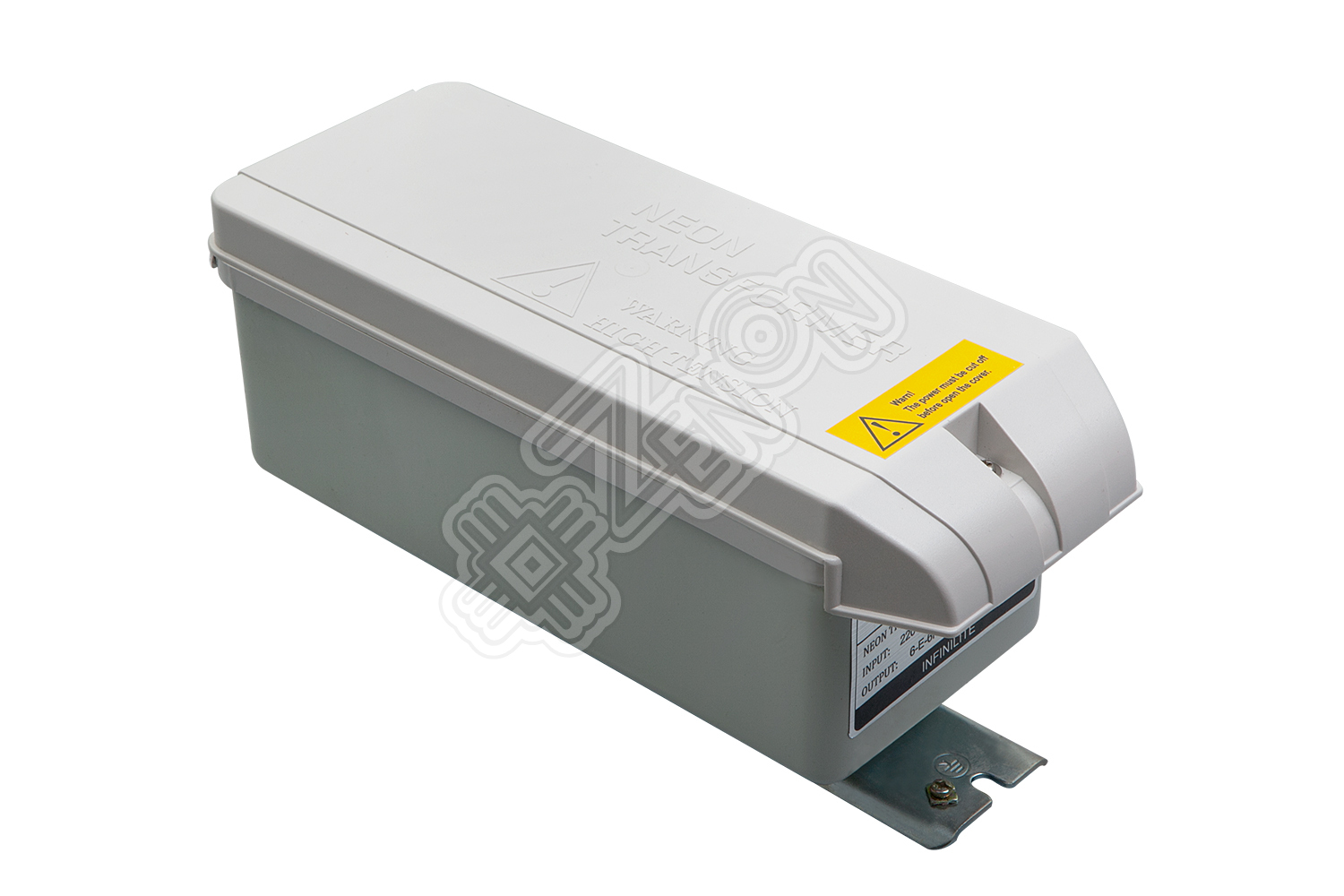

Конструкция INFINILITE.
Расчет трансформаторов.
Предварительный расчет трансформаторов производится по данной таблице:
Таблица расчётов подбора трансформаторов к длине нагрузки
|
Модель
|
Диаметр трубки
|
9
|
10
|
11
|
12
|
13
|
14
|
15
|
18
|
20
|
Давление газа (мм РТ. ст.)
|
15
|
13
|
12
|
11
|
10
|
10
|
9
|
8
|
7.5
|
группа
|
Максимальная длинная нагрузки
|
6000/25 (30)
|
neon
|
метр
|
3.66
|
3.96
|
4.57
|
4.88
|
5.49
|
5.79
|
6.1
|
7.01
|
8.53
|
mercury
|
метр
|
4.27
|
4.88
|
5.49
|
5.79
|
6.4
|
7.01
|
7.32
|
8.53
|
9.75
|
7000/25 (30)
|
neon
|
метр
|
4.57
|
5.18
|
5.79
|
6.4
|
6.71
|
7.32
|
7.92
|
8.53
|
10.36
|
mercury
|
метр
|
5.49
|
6.1
|
7.01
|
7.62
|
8.23
|
8.53
|
9.45
|
10.67
|
11.89
|
9000/25 (30)
|
neon
|
метр
|
5.49
|
6.4
|
7.32
|
7.92
|
8.84
|
9.14
|
10.06
|
12.19
|
14.63
|
mercury
|
метр
|
6.71
|
7.62
|
8.53
|
9.75
|
10.06
|
10.97
|
12.19
|
13.72
|
16.76
|
12000/25 (30)
|
neon
|
метр
|
7.92
|
8.84
|
9.75
|
10.67
|
11.89
|
12.8
|
13.72
|
16.76
|
18.6
|
mercury
|
метр
|
9.45
|
10.67
|
11.58
|
13.41
|
14.02
|
15.24
|
16.76
|
18.9
|
21.34
|
15000/25 (30)
|
neon
|
метр
|
9.75
|
10.97
|
12.19
|
13.72
|
15.24
|
16.46
|
18.29
|
21.95
|
23.77
|
mercury
|
метр
|
11.89
|
13.41
|
14.63
|
16.76
|
18.29
|
19.51
|
21.95
|
24.38
|
27.43
|
7000/37 (45)
|
neon
|
метр
|
|
|
|
|
|
|
7.92
|
8.53
|
10.36
|
mercury
|
метр
|
|
|
|
|
|
|
9.45
|
10.67
|
11.89
|
10000/37 (45)
|
neon
|
метр
|
|
|
|
|
|
|
11.3
|
13.75
|
15.67
|
mercury
|
метр
|
|
|
|
|
|
|
13.75
|
15.5
|
18.18
|
Для расчетов необходимо знать:
- геометрическую (линейную) длину каждой детали;
- диаметр трубок;
- газ, которым заполнена деталь.
В таблице длина указана с учетом падения напряжения на паре электродов каждой детали, из которой состоит цепь. Эта длина называется электрической длиной. Для того, чтобы ее посчитать, нужно к геометрической длине прибавить 0.3 м. То есть, если цепь состоит из 4 деталей, длиной 1.2 метра, то электрическая длина L = 4 х 1.2 + 4 х 0.3 = 4.8 + 1.2 = 6 метров.
Геометрическая длина - это расстояние от кромки металлического стакана одного электрода до кромки металлического стакана другого электрода неоновой трубки.
Если электрическая длина цепи попадает посередине двух номиналов, необходимо выбрать меньший.
Габаритные размеры. Упаковка.
|
Размеры |
|
Упаковка |
Модель |
L |
H |
W |
A |
Вес |
Длина |
Высота |
Ширина |
Объем |
|
мм |
мм |
мм |
мм |
кг |
мм |
мм |
мм |
м³ |
2000/30 |
249 |
117 |
110 |
216 |
5.80 |
265 |
128 |
115 |
0.0039 |
3000/30 |
249 |
117 |
110 |
216 |
5.80 |
265 |
128 |
115 |
0.0039 |
4000/30 |
249 |
117 |
110 |
216 |
5.86 |
265 |
128 |
115 |
0.0039 |
5000/30 |
249 |
117 |
110 |
216 |
5.90 |
265 |
128 |
115 |
0.0039 |
6000/30 |
249 |
117 |
110 |
216 |
6.00 |
265 |
128 |
115 |
0.0039 |
7000/30 |
249 |
117 |
110 |
216 |
7.70 |
265 |
128 |
115 |
0.0039 |
8000/30 |
295 |
117 |
110 |
279 |
7.92 |
315 |
135 |
115 |
0.0049 |
9000/30 |
295 |
117 |
110 |
279 |
8.00 |
315 |
135 |
115 |
0.0049 |
10000/30 |
295 |
117 |
110 |
279 |
8.10 |
315 |
135 |
115 |
0.0049 |
12000/30 |
295 |
121 |
110 |
279 |
8.90 |
315 |
135 |
115 |
0.0049 |
15000/30 |
295 |
121 |
110 |
279 |
9.10 |
315 |
135 |
115 |
0.0049 |
|
2000/45 |
249 |
117 |
110 |
216 |
5.92 |
265 |
128 |
115 |
0.0039 |
3000/45 |
249 |
117 |
110 |
216 |
5.92 |
265 |
128 |
115 |
0.0039 |
4000/45 |
249 |
117 |
110 |
216 |
7.80 |
265 |
128 |
115 |
0.0039 |
5000/45 |
249 |
117 |
110 |
216 |
8.00 |
265 |
128 |
115 |
0.0039 |
6000/45 |
295 |
117 |
110 |
279 |
8.10 |
315 |
135 |
115 |
0.0049 |
7000/45 |
295 |
117 |
110 |
279 |
8.30 |
315 |
135 |
115 |
0.0049 |
8000/45 |
295 |
121 |
110 |
279 |
9.00 |
315 |
135 |
115 |
0.0049 |
9000/45 |
295 |
121 |
110 |
279 |
9.05 |
315 |
135 |
115 |
0.0049 |
10000/45 |
295 |
121 |
110 |
279 |
9.21 |
315 |
135 |
115 |
0.0049 |
12000/45 |
295 |
126 |
110 |
279 |
10.30 |
315 |
140 |
115 |
0.0051 |
15000/45 |
295 |
126 |
110 |
279 |
10.43 |
315 |
140 |
115 |
0.0051 |
|
2000/60 |
249 |
117 |
110 |
216 |
5.80 |
265 |
128 |
115 |
0.0039 |
3000/60 |
249 |
117 |
110 |
216 |
5.80 |
265 |
128 |
115 |
0.0039 |
4000/60 |
295 |
117 |
110 |
279 |
8.00 |
315 |
135 |
115 |
0.0049 |
5000/60 |
295 |
117 |
110 |
279 |
8.25 |
315 |
135 |
115 |
0.0049 |
6000/60 |
295 |
121 |
110 |
279 |
9.00 |
315 |
135 |
115 |
0.0049 |
7000/60 |
295 |
121 |
110 |
279 |
9.10 |
315 |
135 |
115 |
0.0049 |
8000/60 |
295 |
126 |
110 |
279 |
9,20 |
315 |
140 |
115 |
0.0051 |
9000/60 |
295 |
126 |
110 |
279 |
10.30 |
315 |
140 |
115 |
0.0051 |
10000/60 |
295 |
126 |
110 |
279 |
10.43 |
315 |
140 |
115 |
0.0051 |
Номинальное напряжение: 12000 V.
