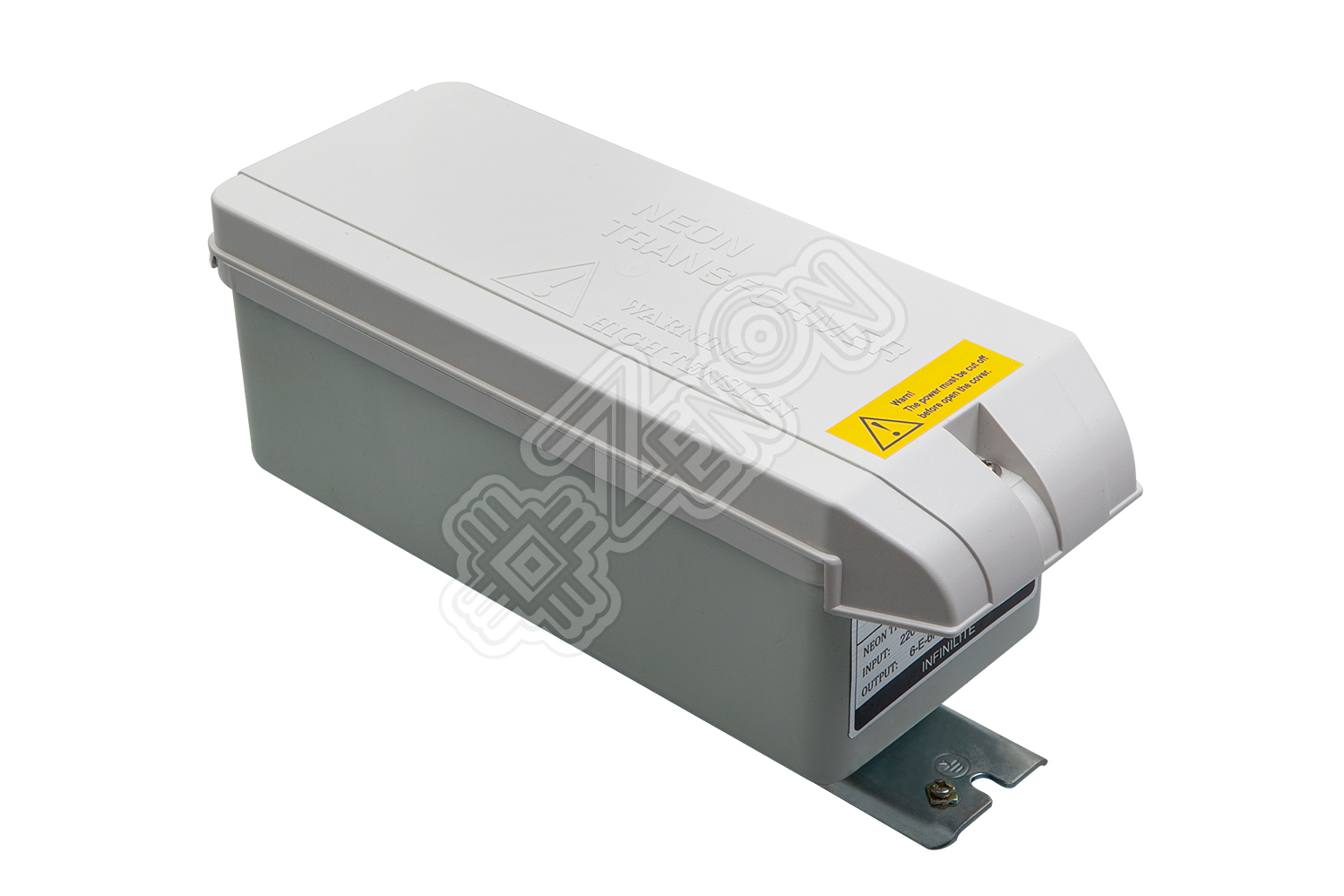

Трансформатор INFINILITE 12000 В / 25(30) мА

INFINILITE
артикул 00000056605
14 122,00 ₽/шт
Получить скидку
Минимальная кратность заказа: 1 шт
есть в других филиалах
Номинальное напряжение (кВ)

7000 8000 12000 15000

Посмотреть товары списком

Гарантия 2 недели
Кратность продажи 1 шт.
Номинальное напряжение 12000 кВ
Рабочий ток 25 мА
  • Трансформаторы INFINILITE соответствуют требованиям EN 61050 и EN 50107 (EN - "European Norms" или Европейский стандарт). Это стандарты безопасности трансформаторов для неоновых ламп с напряжением на выходе без нагрузки более 1000 В.
  • Трансформаторы INFINILITE соответствуют стандартам качества и безопасности Европейского Союза, имеют маркировку СЕ (CE - "European Conformity" или Европейское соответствие). Знак CE ставится производителем, как декларация того, что продукт соответствует требованиям стандарта и может продаваться на территории Европейского Союза.
  • Трансформаторы INFINILITE соответствуют российскому ГОСТу и имеют сертификат соответствия в соответствии с Системой сертификации ГОСТ Р.
  • Трансформаторы INFINILITE предназначены для наружного применения и имеют степень защиты IP44 (IP - "Ingress Protection rating" или международный стандарт защиты электротехнического оборудования от воздействия окружающей среды). Первая цифра IP - это степень защиты от проникновения твердых предметов. Вторая цифра IP - это степень защиты от проникновения внутрь корпуса влаги и воды. IP44 - это защита от проникновения предметов более 1 мм и защита от водяных брызг с любого направления.

Конструкция INFINILITE.

Конструкция DAEHAN NEON STONE

Расчет трансформаторов.

Предварительный расчет трансформаторов производится по данной таблице:

Таблица расчётов подбора трансформаторов к длине нагрузки

Модель

Диаметр трубки

9

10

11

12

13

14

15

18

20

Давление газа (мм РТ. ст.)

15

13

12

11

10

10

9

8

7.5

группа

Максимальная длинная нагрузки

6000/25 (30)

neon

метр

3.66

3.96

4.57

4.88

5.49

5.79

6.1

7.01

8.53

mercury

метр

4.27

4.88

5.49

5.79

6.4

7.01

7.32

8.53

9.75

7000/25 (30)

neon

метр

4.57

5.18

5.79

6.4

6.71

7.32

7.92

8.53

10.36

mercury

метр

5.49

6.1

7.01

7.62

8.23

8.53

9.45

10.67

11.89

9000/25 (30)

neon

метр

5.49

6.4

7.32

7.92

8.84

9.14

10.06

12.19

14.63

mercury

метр

6.71

7.62

8.53

9.75

10.06

10.97

12.19

13.72

16.76

12000/25 (30)

neon

метр

7.92

8.84

9.75

10.67

11.89

12.8

13.72

16.76

18.6

mercury

метр

9.45

10.67

11.58

13.41

14.02

15.24

16.76

18.9

21.34

15000/25 (30)

neon

метр

9.75

10.97

12.19

13.72

15.24

16.46

18.29

21.95

23.77

mercury

метр

11.89

13.41

14.63

16.76

18.29

19.51

21.95

24.38

27.43

7000/37 (45)

neon

метр













7.92

8.53

10.36

mercury

метр













9.45

10.67

11.89

10000/37 (45)

neon

метр













11.3

13.75

15.67

mercury

метр













13.75

15.5

18.18

Для расчетов необходимо знать:

  • геометрическую (линейную) длину каждой детали;
  • диаметр трубок;
  • газ, которым заполнена деталь.


В таблице длина указана с учетом падения напряжения на паре электродов каждой детали, из которой состоит цепь. Эта длина называется электрической длиной. Для того, чтобы ее посчитать, нужно к геометрической длине прибавить 0.3 м. То есть, если цепь состоит из 4 деталей, длиной 1.2 метра, то электрическая длина L = 4 х 1.2 + 4 х 0.3 = 4.8 + 1.2 = 6 метров.

Геометрическая длина - это расстояние от кромки металлического стакана одного электрода до кромки металлического стакана другого электрода неоновой трубки.
Правильное и не правильное измерение линейной длины неоновой трубки
Если электрическая длина цепи попадает посередине двух номиналов, необходимо выбрать меньший.

Габаритные размеры. Упаковка.

Габаритные размеры и упаковка Daehan

  Размеры   Упаковка
Модель L H W A Вес Длина Высота Ширина Объем
  мм мм мм мм кг мм мм мм м³
2000/30 249 117 110 216 5.80 265 128 115 0.0039
3000/30 249 117 110 216 5.80 265 128 115 0.0039
4000/30 249 117 110 216 5.86 265 128 115 0.0039
5000/30 249 117 110 216 5.90 265 128 115 0.0039
6000/30 249 117 110 216 6.00 265 128 115 0.0039
7000/30 249 117 110 216 7.70 265 128 115 0.0039
8000/30 295 117 110 279 7.92 315 135 115 0.0049
9000/30 295 117 110 279 8.00 315 135 115 0.0049
10000/30 295 117 110 279 8.10 315 135 115 0.0049
12000/30 295 121 110 279 8.90 315 135 115 0.0049
15000/30 295 121 110 279 9.10 315 135 115 0.0049

2000/45 249 117 110 216 5.92 265 128 115 0.0039
3000/45 249 117 110 216 5.92 265 128 115 0.0039
4000/45 249 117 110 216 7.80 265 128 115 0.0039
5000/45 249 117 110 216 8.00 265 128 115 0.0039
6000/45 295 117 110 279 8.10 315 135 115 0.0049
7000/45 295 117 110 279 8.30 315 135 115 0.0049
8000/45 295 121 110 279 9.00 315 135 115 0.0049
9000/45 295 121 110 279 9.05 315 135 115 0.0049
10000/45 295 121 110 279 9.21 315 135 115 0.0049
12000/45 295 126 110 279 10.30 315 140 115 0.0051
15000/45 295 126 110 279 10.43 315 140 115 0.0051

2000/60 249 117 110 216 5.80 265 128 115 0.0039
3000/60 249 117 110 216 5.80 265 128 115 0.0039
4000/60 295 117 110 279 8.00 315 135 115 0.0049
5000/60 295 117 110 279 8.25 315 135 115 0.0049
6000/60 295 121 110 279 9.00 315 135 115 0.0049
7000/60 295 121 110 279 9.10 315 135 115 0.0049
8000/60 295 126 110 279 9,20 315 140 115 0.0051
9000/60 295 126 110 279 10.30 315 140 115 0.0051
10000/60 295 126 110 279 10.43 315 140 115 0.0051

Номинальное напряжение: 12000 V.

Например, "VELA 2 SMD CW", или "URSA 2 SMD R"

Данный расчёт действителен для конструкций со светорассеивателем из молочного акрила не менее 3 мм толщиной
