• Трансформаторы INFINILITE соответствуют требованиям EN 61050 и EN 50107 (EN - "European Norms" или Европейский стандарт). Это стандарты безопасности трансформаторов для неоновых ламп с напряжением на выходе без нагрузки более 1000 В.
• Трансформаторы INFINILITE соответствуют стандартам качества и безопасности Европейского Союза, имеют маркировку СЕ (CE - "European Conformity" или Европейское соответствие). Знак CE ставится производителем, как декларация того, что продукт соответствует требованиям стандарта и может продаваться на территории Европейского Союза.
• Трансформаторы INFINILITE соответствуют российскому ГОСТу и имеют сертификат соответствия в соответствии с Системой сертификации ГОСТ Р.
• Трансформаторы INFINILITE предназначены для наружного применения и имеют степень защиты IP44 (IP - "Ingress Protection rating" или международный стандарт защиты электротехнического оборудования от воздействия окружающей среды). Первая цифра IP - это степень защиты от проникновения твердых предметов. Вторая цифра IP - это степень защиты от проникновения внутрь корпуса влаги и воды. IP44 - это защита от проникновения предметов более 1 мм и защита от водяных брызг с любого направления.

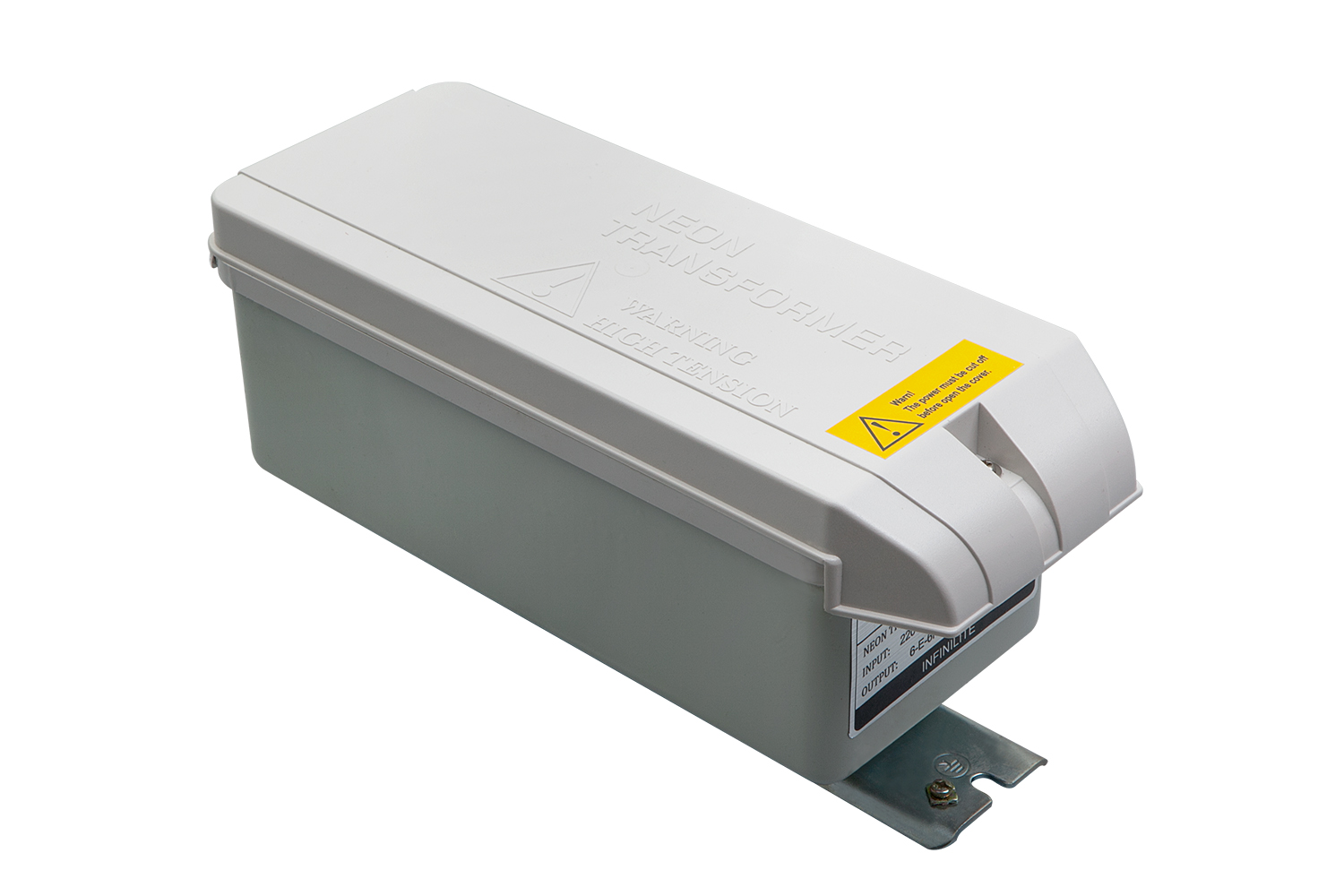

Конструкция INFINILITE.

Расчет трансформаторов.

Предварительный расчет трансформаторов производится по данной таблице:

Таблица расчётов подбора трансформаторов к длине нагрузки
Модель	Диаметр трубки		9	10	11	12	13	14	15	18	20
	Давление газа (мм РТ. ст.)		15	13	12	11	10	10	9	8	7.5
	группа		Максимальная длинная нагрузки
6000/25 (30)	neon	метр	3.66	3.96	4.57	4.88	5.49	5.79	6.1	7.01	8.53
	mercury	метр	4.27	4.88	5.49	5.79	6.4	7.01	7.32	8.53	9.75
7000/25 (30)	neon	метр	4.57	5.18	5.79	6.4	6.71	7.32	7.92	8.53	10.36
	mercury	метр	5.49	6.1	7.01	7.62	8.23	8.53	9.45	10.67	11.89
9000/25 (30)	neon	метр	5.49	6.4	7.32	7.92	8.84	9.14	10.06	12.19	14.63
	mercury	метр	6.71	7.62	8.53	9.75	10.06	10.97	12.19	13.72	16.76
12000/25 (30)	neon	метр	7.92	8.84	9.75	10.67	11.89	12.8	13.72	16.76	18.6
	mercury	метр	9.45	10.67	11.58	13.41	14.02	15.24	16.76	18.9	21.34
15000/25 (30)	neon	метр	9.75	10.97	12.19	13.72	15.24	16.46	18.29	21.95	23.77
	mercury	метр	11.89	13.41	14.63	16.76	18.29	19.51	21.95	24.38	27.43
7000/37 (45)	neon	метр							7.92	8.53	10.36
	mercury	метр							9.45	10.67	11.89
10000/37 (45)	neon	метр							11.3	13.75	15.67
	mercury	метр							13.75	15.5	18.18

Для расчетов необходимо знать:

• геометрическую (линейную) длину каждой детали;
• диаметр трубок;
• газ, которым заполнена деталь.

В таблице длина указана с учетом падения напряжения на паре электродов каждой детали, из которой состоит цепь. Эта длина называется электрической длиной. Для того, чтобы ее посчитать, нужно к геометрической длине прибавить 0.3 м. То есть, если цепь состоит из 4 деталей, длиной 1.2 метра, то электрическая длина L = 4 х 1.2 + 4 х 0.3 = 4.8 + 1.2 = 6 метров.

Геометрическая длина - это расстояние от кромки металлического стакана одного электрода до кромки металлического стакана другого электрода неоновой трубки.

Если электрическая длина цепи попадает посередине двух номиналов, необходимо выбрать меньший.

Габаритные размеры. Упаковка.

	Размеры					Упаковка
Модель	L	H	W	A	Вес	Длина	Высота	Ширина	Объем
	мм	мм	мм	мм	кг	мм	мм	мм	м³
2000/30	249	117	110	216	5.80	265	128	115	0.0039
3000/30	249	117	110	216	5.80	265	128	115	0.0039
4000/30	249	117	110	216	5.86	265	128	115	0.0039
5000/30	249	117	110	216	5.90	265	128	115	0.0039
6000/30	249	117	110	216	6.00	265	128	115	0.0039
7000/30	249	117	110	216	7.70	265	128	115	0.0039
8000/30	295	117	110	279	7.92	315	135	115	0.0049
9000/30	295	117	110	279	8.00	315	135	115	0.0049
10000/30	295	117	110	279	8.10	315	135	115	0.0049
12000/30	295	121	110	279	8.90	315	135	115	0.0049
15000/30	295	121	110	279	9.10	315	135	115	0.0049
2000/45	249	117	110	216	5.92	265	128	115	0.0039
3000/45	249	117	110	216	5.92	265	128	115	0.0039
4000/45	249	117	110	216	7.80	265	128	115	0.0039
5000/45	249	117	110	216	8.00	265	128	115	0.0039
6000/45	295	117	110	279	8.10	315	135	115	0.0049
7000/45	295	117	110	279	8.30	315	135	115	0.0049
8000/45	295	121	110	279	9.00	315	135	115	0.0049
9000/45	295	121	110	279	9.05	315	135	115	0.0049
10000/45	295	121	110	279	9.21	315	135	115	0.0049
12000/45	295	126	110	279	10.30	315	140	115	0.0051
15000/45	295	126	110	279	10.43	315	140	115	0.0051
2000/60	249	117	110	216	5.80	265	128	115	0.0039
3000/60	249	117	110	216	5.80	265	128	115	0.0039
4000/60	295	117	110	279	8.00	315	135	115	0.0049
5000/60	295	117	110	279	8.25	315	135	115	0.0049
6000/60	295	121	110	279	9.00	315	135	115	0.0049
7000/60	295	121	110	279	9.10	315	135	115	0.0049
8000/60	295	126	110	279	9,20	315	140	115	0.0051
9000/60	295	126	110	279	10.30	315	140	115	0.0051
10000/60	295	126	110	279	10.43	315	140	115	0.0051

Номинальное напряжение: 7000 V.
