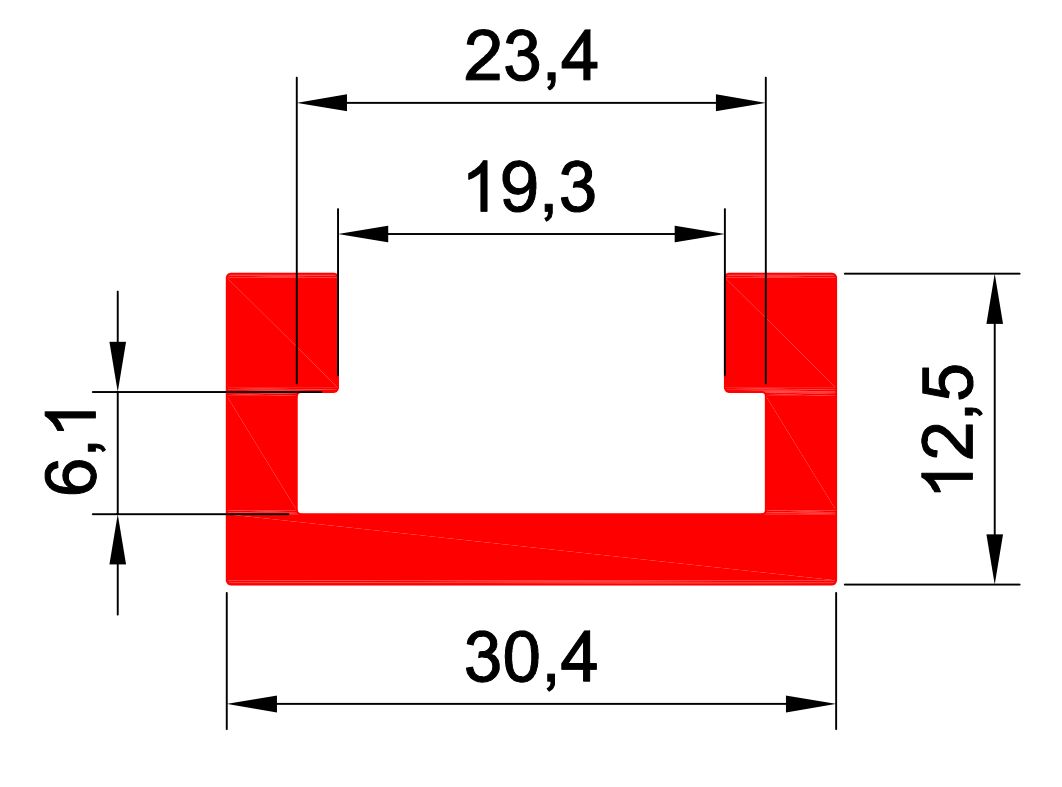

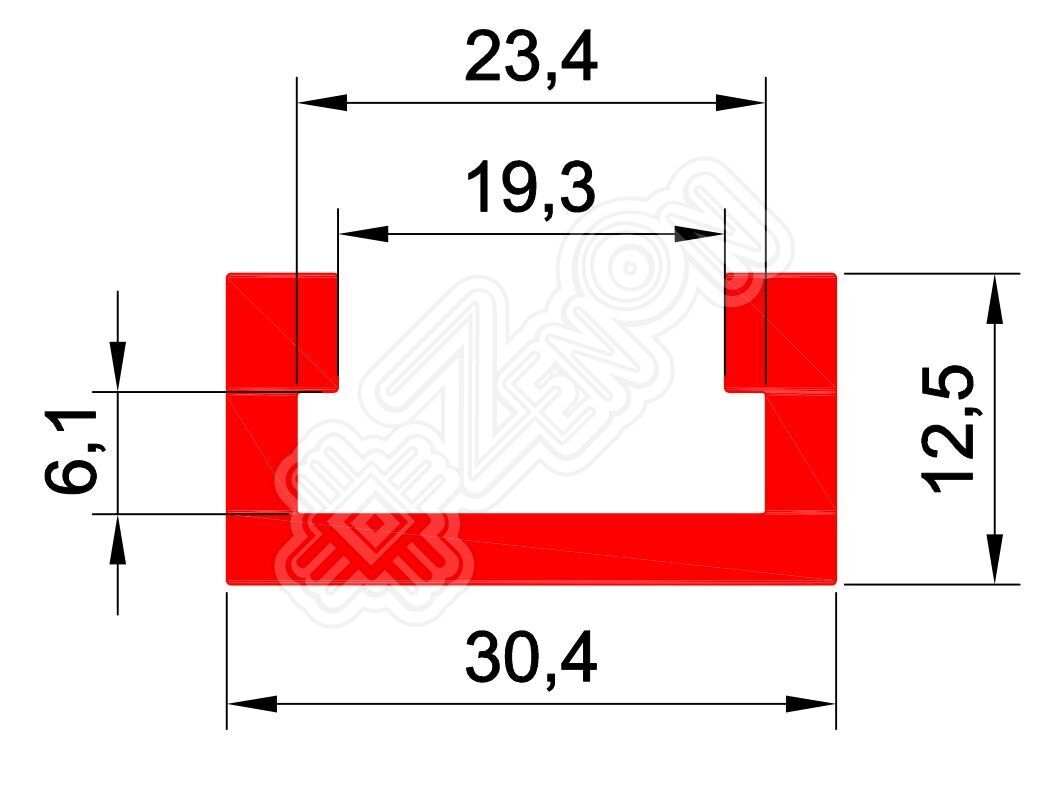

Алюминиевая шина-направляющая ALU-TRACK 1 — точный паз 19.3 мм для сборки фрезерных столов и монтажных стендов

Назначение и область применения

Профиль ALU-TRACK 1 используется для создания направляющих систем на фрезерных столах, сборочных стапелях и производственных стендах. Паз 19.3 мм рассчитан под стандартные Т-гайки, болты с квадратной головкой и фиксирующие клипсы, что позволяет собирать подвижные упоры, кондукторы и прижимные элементы без дополнительной обработки металла.

Материал и покрытие

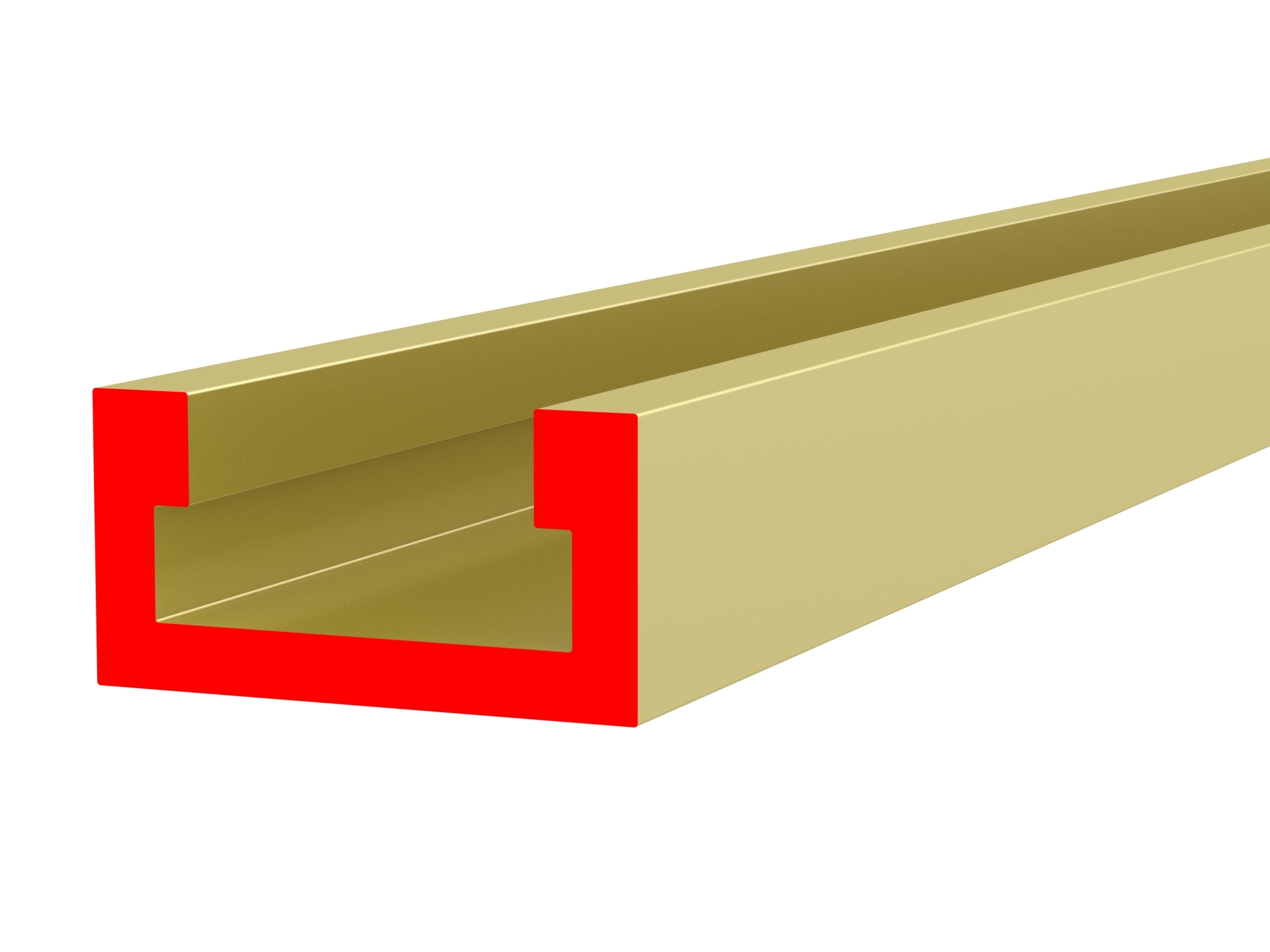

Профиль выполнен из алюминия с анодированной поверхностью золотого цвета. Анодирование увеличивает твёрдость верхнего слоя металла, снижает истирание при частом перемещении крепёжных элементов по пазу и защищает профиль от окисления в условиях цеховой влажности и перепадов температуры. Золотой анод также визуально выделяет направляющую на фоне станка, что удобно при настройке и разметке.

Как выбрать профиль под задачу

При подборе шины учитывайте длину рабочей зоны стола — профиль поставляется отрезком 3.05 м, его можно разрезать под размер конкретного стенда или использовать целиком для протяжённых направляющих. Для стыковки нескольких отрезков в одну линию применяют соединительные планки, а для крепления к столешнице — потайной крепёж через нижнюю полку профиля, не задевающий рабочий паз.

Совместимость с другими элементами системы

ALU-TRACK 1 работает в связке с Т-гайками, прижимными клипсами, упорными блоками и регулируемыми ограничителями того же стандарта паза. На одну направляющую можно установить несколько независимых упоров, что удобно при серийной обработке деталей одинакового размера.

Особенности монтажа

Перед установкой профиль проверяют на отсутствие деформации после транспортировки — алюминий легко гнётся при неправильном хранении. Крепление выполняют по всей длине с шагом 200–300 мм, чтобы исключить прогиб шины при нагрузке от прижимных усилий. Паз не требует смазки, но периодическая очистка от стружки продлевает срок службы фиксирующих элементов.

Факт из практики

Анодированное покрытие золотого цвета применяется не только из эстетических соображений — оно химически стабильнее естественного алюминия и меньше реагирует с охлаждающими жидкостями, которые часто попадают на стол при фрезерной обработке.
