Карусельные станки Anatol серии Thunder - это профессиональные ручные трафаретные станки карусельного типа для печати на текстиле, кроме текстильных изделий и рабочей одежде. Благодаря наличию точных микрометрических приводов и возможности изменения технологического зазора между печатной формой и рабочим столом, позволит Вам позволяет выполнять работы любой категории сложности, вплоть до воспроизведения многоцветных фото-изображений.

Модельный ряд серии Thunder может производиться с разным количеством печатных секций: 4, 6, 8, 10 и 12.

Все модели серии Thunder могут печатать по технологии "All heads down" это особенно актуально, когда вам необходимо повысить производительность выпускаемой продукции.
Тяжелая конструкция моделей серии Thunder выполнена из прочного металла окрашенного порошковой краской
Возможность выбора нескольких вариантов фиксации печатных форм: - это вариант фиксации на задней стенке или фронтально боковые держатели. За отдельную плату мы можем оснастить вашу машину пневматическими зажимами для фиксации печатных форм - это также позволит экономить время процесса приладки перед печатью.

Микрометрические регулировки печатных голов:
За счёт тонкой резьбы направляющего винта, система микрометрических приводов работает идеально и точно, позволяя очень быстро и точно совмещать цвета в процессе приладки перед началом печати тиража. Мы используем точно такую же систему микропривода на наших известных полуавтоматических машинах.

Печатные столы:
Наши печатные столы выполнены из алюминиевого  сплава с прорезиненным покрытием. Как правило, в базовых комплектациях машин мы предлагаем формат столов 16 х 22 дюймов (41 х 56 см), но по желанию заказчика мы изготавливаем любые форматы печатных столов.

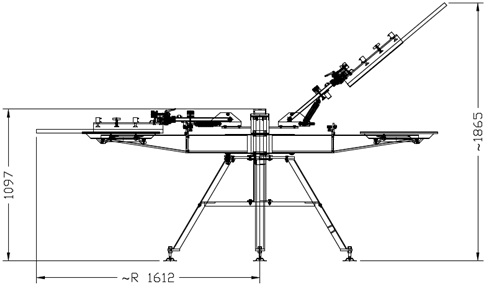

Размеры:

"Размеры станка Thunder 6 х 6 с установленными печатными столами"
Сборка и установка:

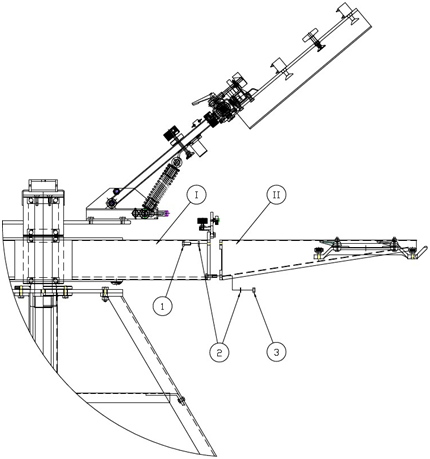

Карусельный станок поставляется частично в разобранном виде. Обратите внимание на чертёж и произведите монтаж согласно инструкции.

I - направляющая 1
II - направляющая с фиксатором для стола
1- специальный винт M=8 x 20
2 - пружинная шайба M8 3 - гайка M8

Все устанавливаемые части, в том числе печатные столы пронумерованы. Это позволит вам быстро сориентироваться в правильной сборке.
При сборке оборудования убедитесь в том, что номера установленных вами столов и направляющий в точности совпадают.

1. Монтаж печатных столов
Установите печатные столы на направляющие и выровняйте их относительно печатных форм. Зафиксируйте с помощью фиксирующих винтов, которые установлены с двух сторон крепления

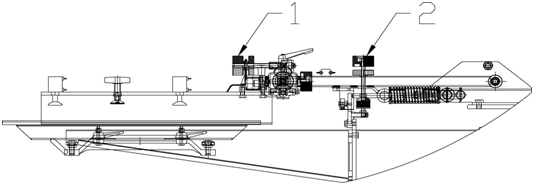

2. Off-contact

Knob 1 - Регулировка печатной секции.
Knob 2 - Регулировка Off-contact -а

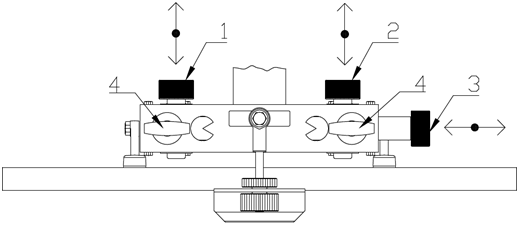

3. Registration

Micro Register Lock Handles 4 - Блокировка регулировок.
Knobs 1 & 2 - обеспечивают движение печатной формы правой/левой стороны или по радиусу.
Knob 3 - обеспечивает движение в правую или левую сторону.

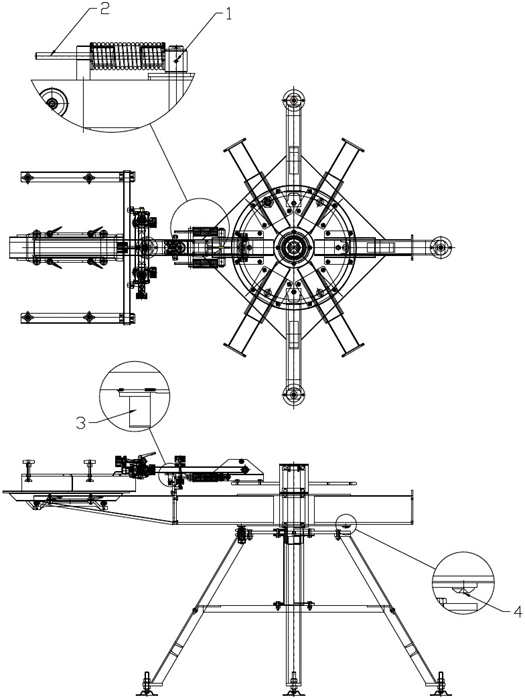

4. Регламентные работы по смазке узлов.

1 - Добавьте каплю масла в каждое отверстие.
2 - Необходимо периодическое смазывание
3 - Центрирующий Штифт: Очищайте и смазывайте.
4 - Центрирующий шар (нулевая позиция): Обезжиривайте и смазывайте

Особенности модели

• Фиксаторы регулировки с двухрядным подшипником гарантируют превосходное качество при многоцветной печати.
• Сверхпрочная металлическая рама и роликовые подшипники для быстрого и плавного движения.
• Система конического углового соединения печатного стола, предотвращающая прогибание и проворачивание печатного стола. Важно, что при печати, прорезиненные столы создают сопротивление давлению ракеля.
• 100% не требующая инструментов установка и эксплуатация.
• Эргономичный дизайн удобный для пользователя.
• 2 года гарантии.

Дополнительная информация

• Алюминиевые печатные столы с резиновым покрытием 16 x 22 дюймов (41 x 56 см)
• Система быстрой установки печатных столов
• Настраиваемые боковые держатели для трафаретных форм
• Четырехпозиционная система выравнивания печатных столов
• Поворотный фитинг на держателях для предотвращения сдвига во время их затягивания.

Дополнительные функции и оснастка

• Слайд-система установки печатных столов (бесплатно)
• Пневматические держатели трафаретных форм (за доп. плату)
• Задние держатели трафаретных форм (бесплатно)
• Печатный стол для закрепления материала поверхностью вниз
• Быстросъемные печатные столы. (бесплатно)
• Вакуумный печатный стол (за доп. плату)

Спецификация станков серии Thunder

Кол-во Цветов/Столов	Диаметр	Максимальный размер трафарета	Максимальный размер печати
4/4	252 см	63 см x 91 см	50 см x 60 см
6/4	252 см	63 см x 91 см	50 см x 60 см
6/6	262 см	63 см x 91 см	50 см x 60 см
8/4	252 см	63 см x 91 см	50 см x 60 см
8/8	345 см	63 см x 91 см	50 см x 60 см
10/10	376 см	63 см x 91 см	50 см x 60 см
12/12	420 см	63 см x 91 см	50 см x 60 см
