Профиль алюминиевый ALU-TEXTILE CUB, неанодированный, длина 3 м

артикул 00000030480
2 624,00 ₽/шт
Показать скидки
Минимальная кратность заказа: 1 шт
есть в наличии
Длина (м)

3

Посмотреть товары списком

Длина 3 м
Цвет Неанодированный алюминий

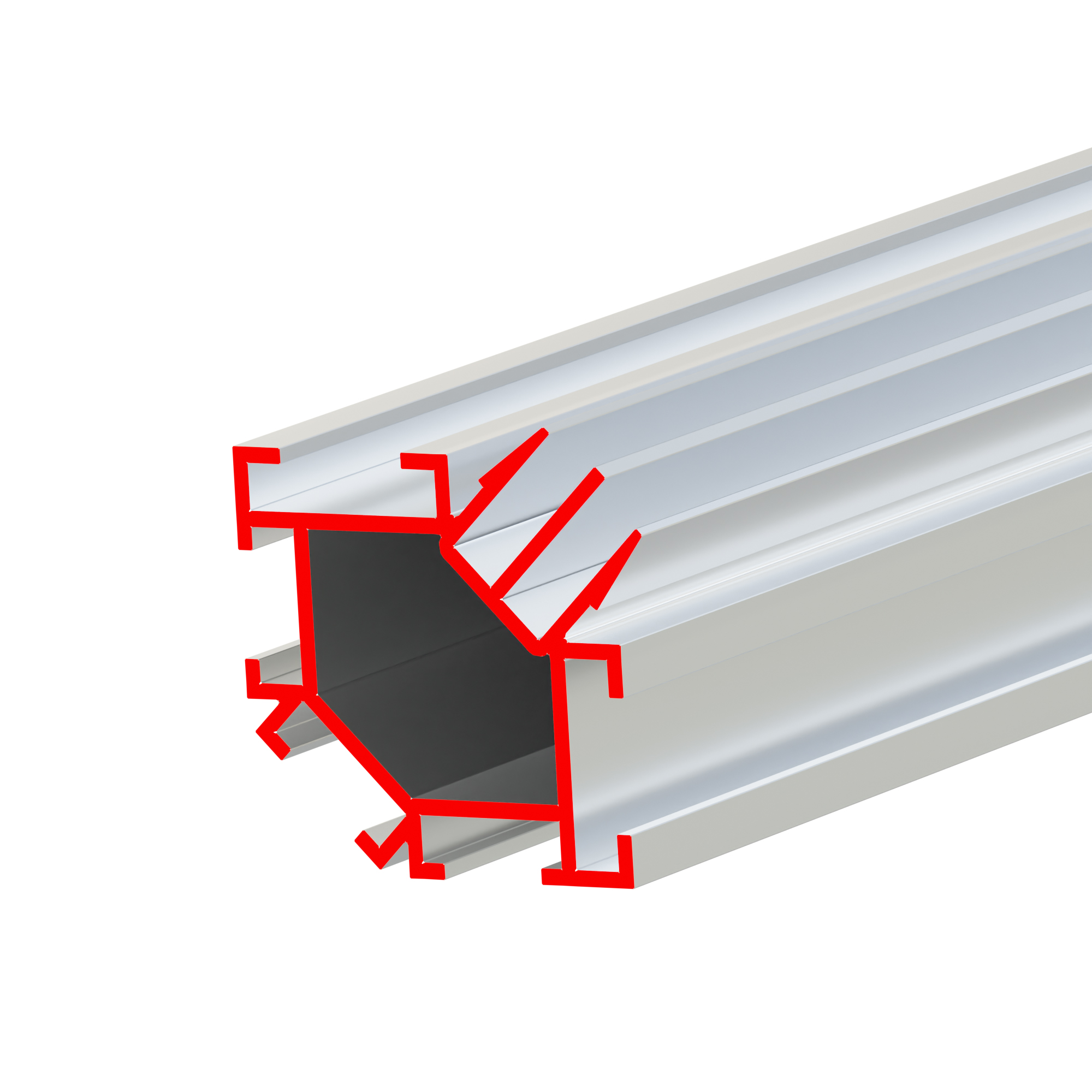

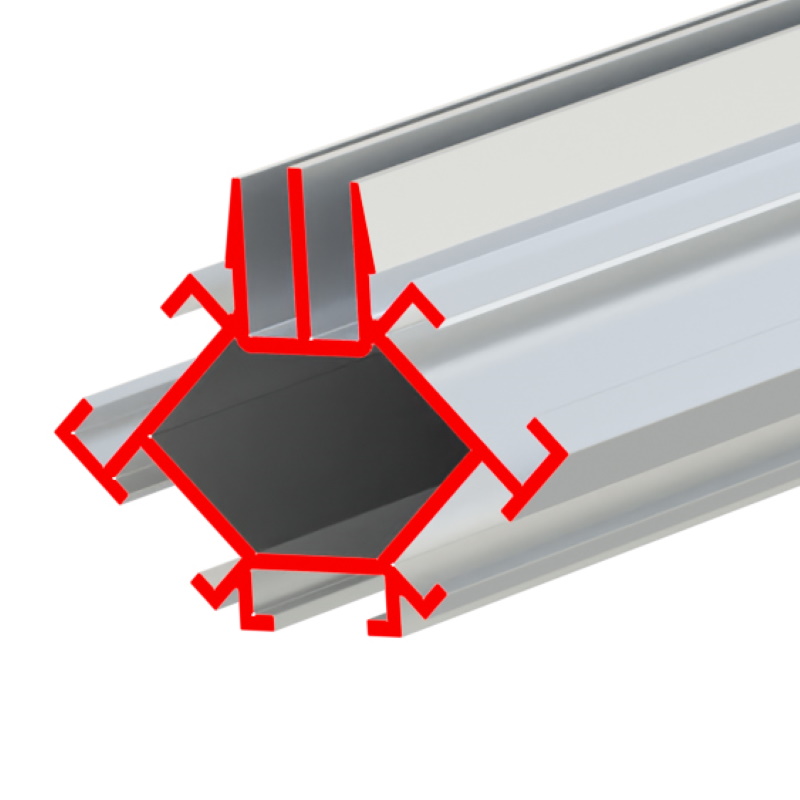

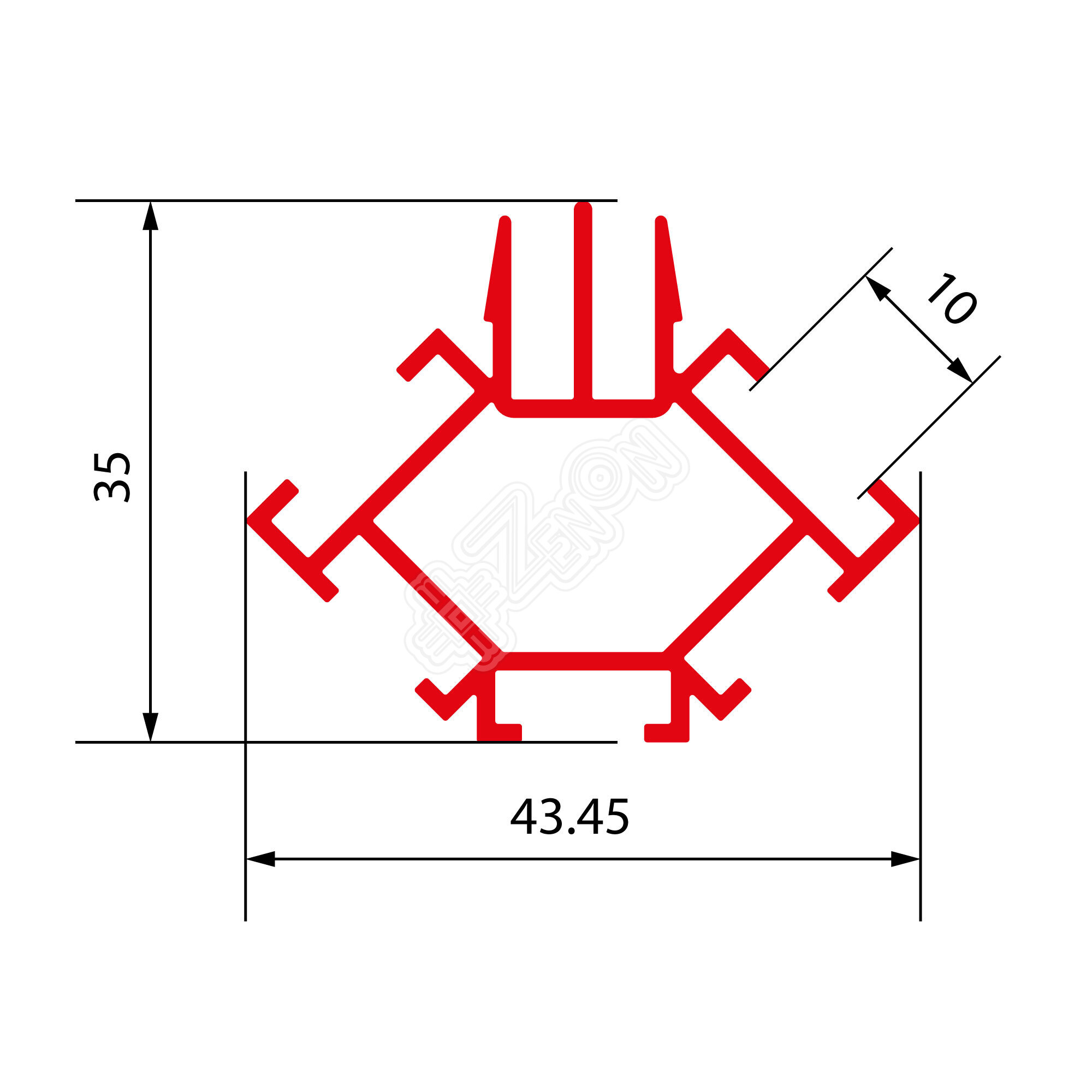

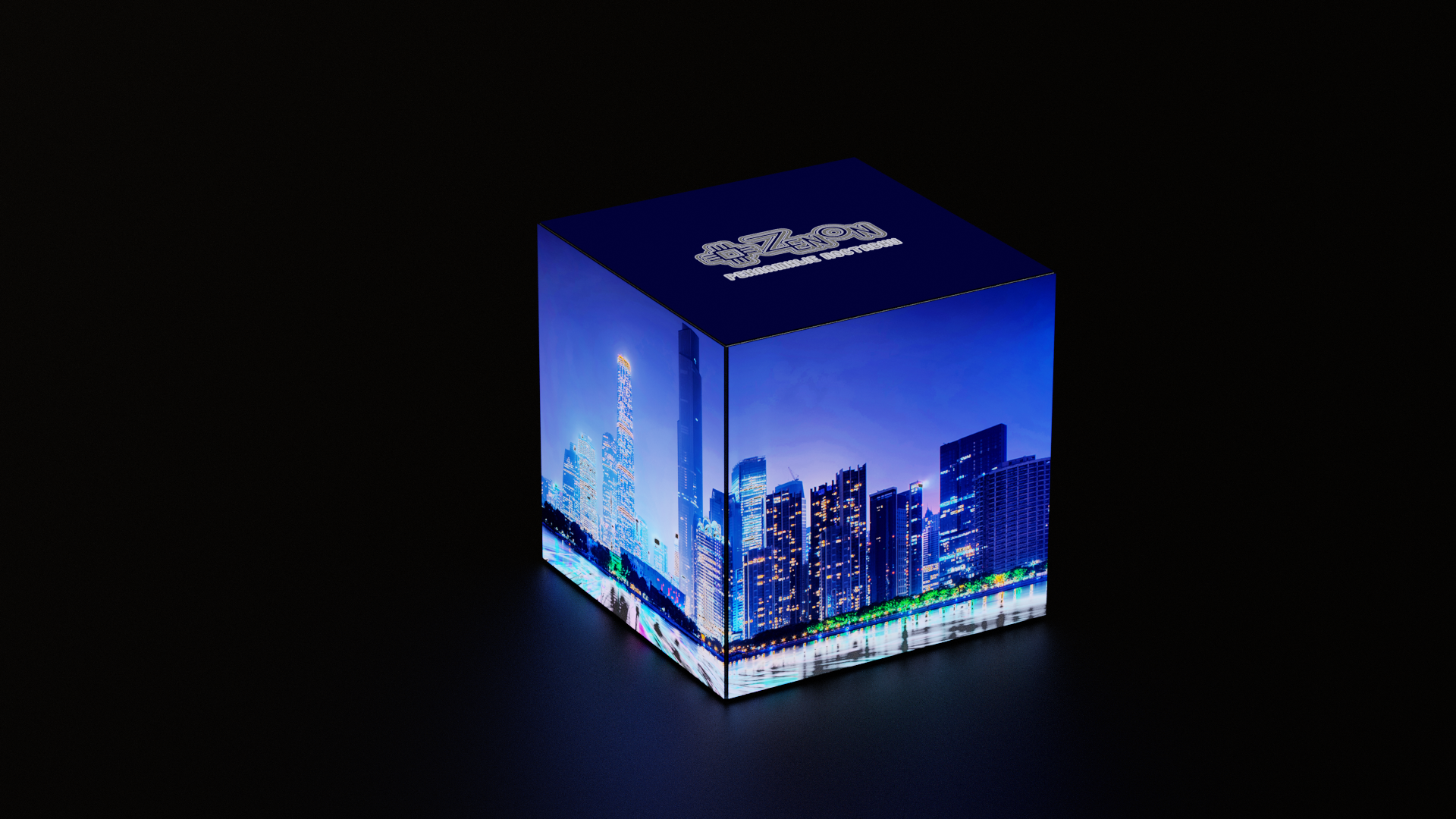

Алюминиевый профиль ALU-TEXTILE CUB применяется для изготовления конструкций в форме светового куба, с возможностью натяжения текстильного полотна с изображением.

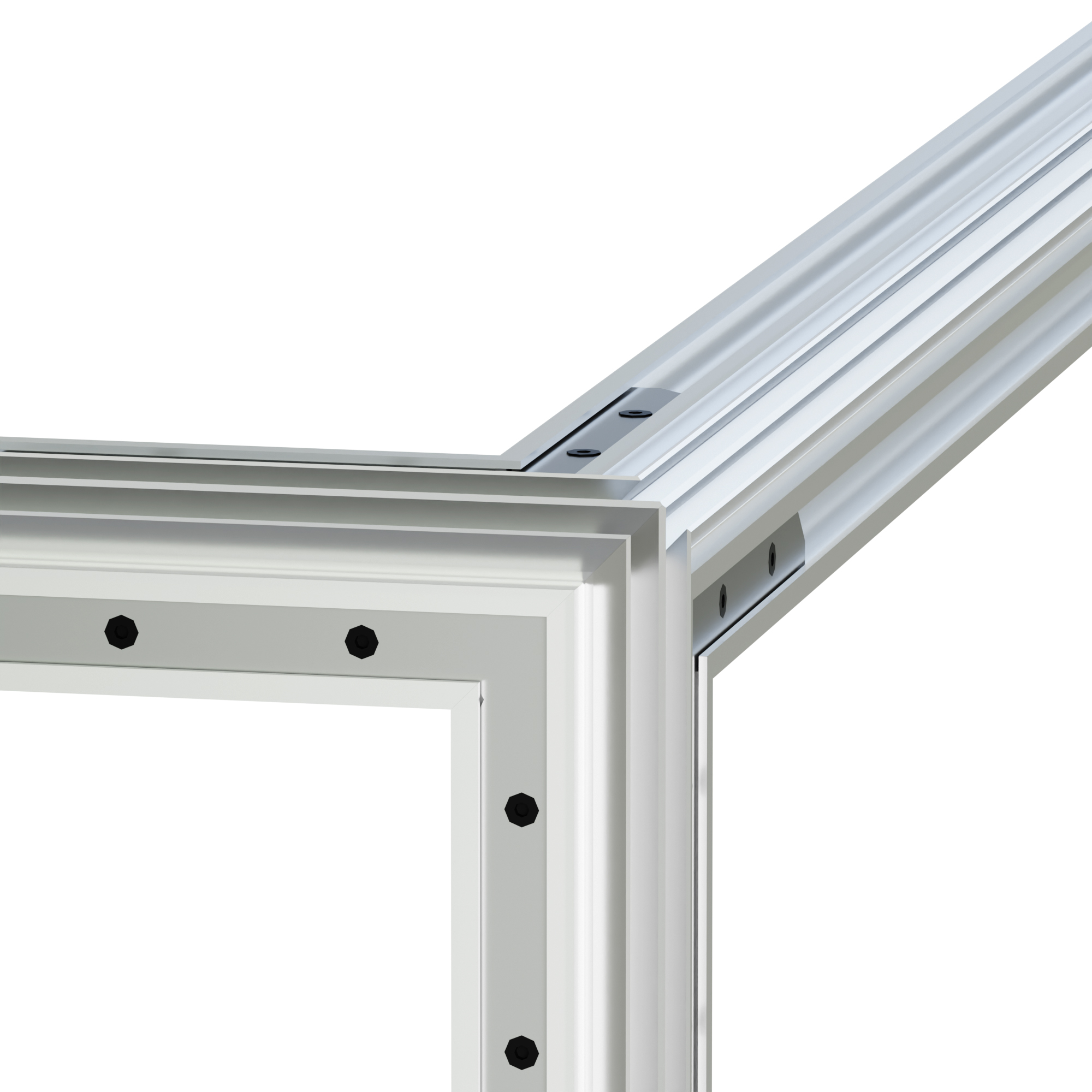

Для сборки параллелепипеда из профиля ALU-TEXTILE CUB вам понадобится два типа уголков: «штампованный» и «гнутый», из расчета, три уголка тип «штампованный» и не менее одного уголка тип "гнутый" на каждую вершину где сходятся три отрезка профиля.

Для изготовления изделий кубической формы из профиля ALUTEXTILE-CUB, вам понадобится отрезная пила с изменяемым углом реза под 45 градусов и распиловочный стол с измерительной линейкой.

Специфика и этапы резки профиля:

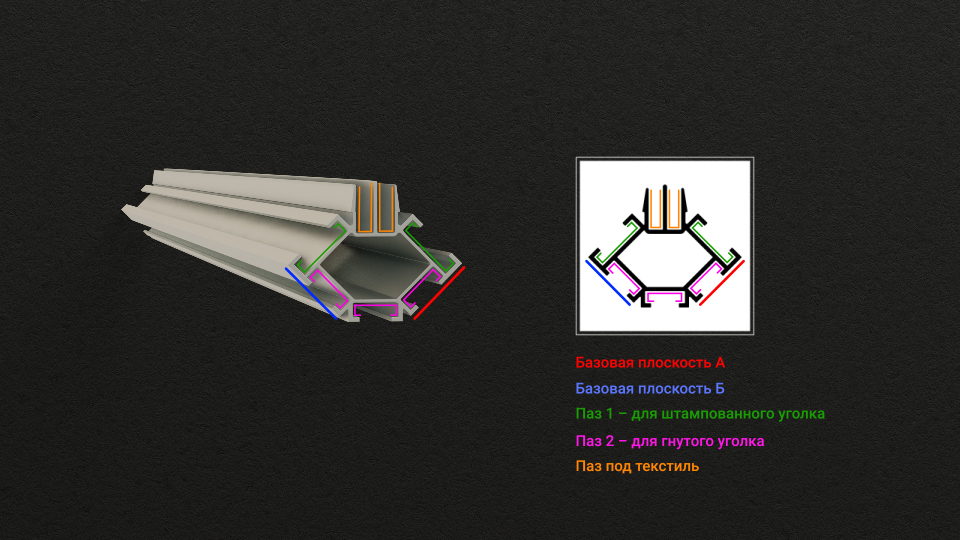

Конструктивно профиль имеет две плоскости, Базовая плоскость (А) и Базовая плоскость (Б), важно осуществлять резку данного профиля от этих плоскостей.

При резке профиля базовая плоскость (А) упирается в продольный упор пилы, а базовая плоскость (Б) лежит на горизонтальной плоскости стола пилы. Перед началом резки следует установить требуемый размер при помощи измерительной линейки на распиловочном столе и торцевого упора на этой линейке, размер выставляется в меньшую сторону от требуемого значения на 27.5 мм (например, требуемая длина заготовки 500 мм, для получения этого размера на измерительной линейке выставляем размер 472.5 мм).

Далее следует сделать первый  рез профиля под 45 градусов с поворотом пилы вправо, тем самым задав внешний угол от которого рассчитывается размер изделия и затем сдвинуть профиль до установленного размера на измерительной линейке (уперев профиль в закрепленный торцевой упор), далее меняем угол пилы 45 градусов влево, поворачивая пилу на 90 градусов и делаем второй рез под 45 градусов. После этого следует повернуть обрабатываемый отрезок профиля на 180 градусов вокруг вертикальной оси Z, одновременно повернув его же вокруг своей продольной оси, таким образом, чтобы расположить Базовую плоскость (А) на столе пилы, в горизонтальной плоскости, а Базовую плоскость (Б) опереть на продольный упор пилы, и после этого осуществить третий рез под 45 градусов, не меняя положения диска пилы.

Для заключительного четвертого реза потребуется выставить размер на измерительной линейке 27.5 мм совместив по этой отметке край профиля (не поворачивая профиль, а лишь сдвигая его влево) и осуществить рез под 45 градусов повернув пильный диск вправо на 90 градусов.
