Длина, мм	Диаметр, мм	Напряжение розжига, кВ
W1	1110	80	19
W2	1250	80	19
W4	1450	80	24
W6	1680	80	30

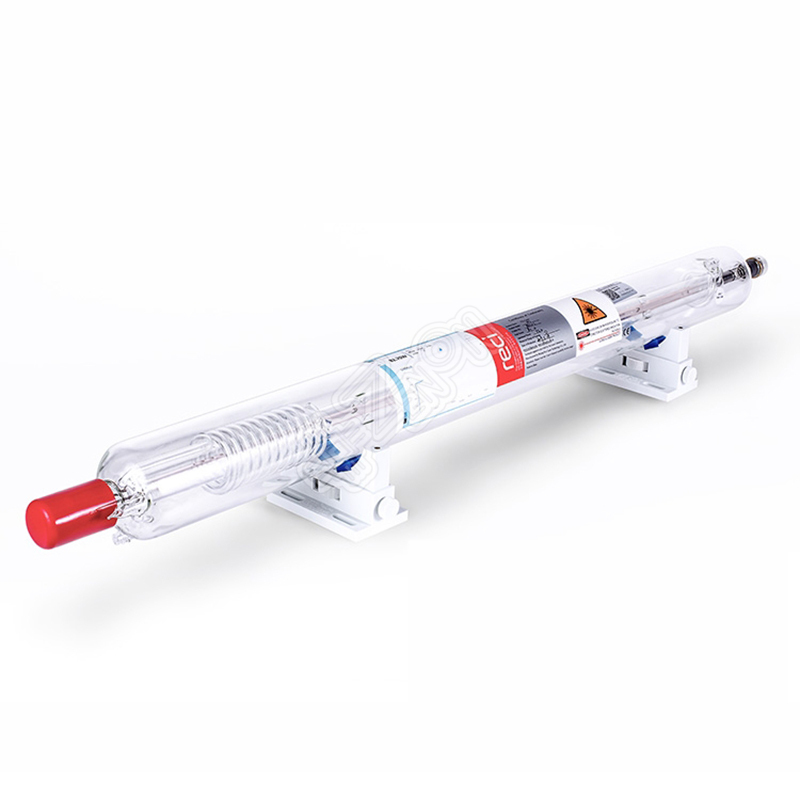

СО² лазерный излучатель - основной элемент лазерных станков, предназначенных для резки и гравировки различных материалов. Лазерная СО² трубка имеет многослойную структуру - защитный слой стекла (защищающий сам излучатель), встроенный стеклянный змеевик (необходимый для подачи охлаждающей жидкости - как правило это дистиллированная вода, которая циркулируя не дает перегреваться лазерной трубки и замедляет деградацию газовой смеси), а также внутренняя двухслойная трубка, в которой формируется лазерный луч.

Между стенками этой двухслойной трубки циркулирует охлаждающая жидкость - температура которой не должна превышать 25°С Внутренняя трубка представляет собой, заполненную газовой смесью (СO²-N²-He) низкого давления, стеклянную трубку, помещенную в оптический резонатор. В начальный момент работы, производится "розжиг" газа высоковольтным импульсом, при этом молекулы газа ионизуются. После этого постоянный электрический ток, протекающий через излучатель, переводит в возбужденное состояние ионы, которые начинают испускать фотоны. Благодаря явлению вынужденного (индуцированного) излучения (возбуждённый атом способен излучить фотон под действием другого фотона без его поглощения, если энергия последнего равняется разности энергий уровней атома до и после излучения - при этом излучённый фотон когерентен фотону, вызвавшему излучение), происходит усиление излучения.

Трубка помещена между двумя зеркалами - полностью отражающим и полупрозрачным, через которое выводится лазерное излучение. Зеркала лазера не только обеспечивают существование положительной обратной связи, но и работают как резонатор, поддерживая одни генерируемые лазером моды, соответствующие стоячим волнам данного резонатора, и подавляя другие. Длина волны СО² лазерного излучателя обычно составляет 10.6 мкм.

СО² лазерный излучатель со временем теряет свои свойства, даже если в течение этого времени его не использовали - это происходит из-за деградации газовой смеси (при этом мощность луча падает). Поэтому при расчете стоимости обслуживания лазерного гравера, нужно учитывать и стоимость замены данного расходного комплектующего элемента. Средний ресурс СО² лазерных излучателей китайского производства 1500-2000 часов.

Предлагаемые нашей компанией лазерные излучатели - излучатели с повышенным ресурсом службы до 10 000 часов. Данное конкурентное преимущество достигается использованием новейшего высокотехнологичного оборудования (в большинстве своем это цифровые компьютеризированные производственные линии), а так же благодаря десятилетнему опыту производства. Теперь у Вас появилась великолепная возможность оснастить лазерные станки качественными и долговечными лазерными излучателями по цене обычных трубок. Необходимо иметь ввиду, что ресурс лазерного излучателя напрямую зависит от рабочего режима и используемой мощности. При замене лазерного излучателя на более мощный, необходима, также, замена блока розжига.

Чтобы сохранить работоспособность и продлить ресурс СО² лазерного излучателя необходимо соблюдать следующие условия:

- Для охлаждения использовать только дистиллированную воду, обязательна полная замена - раз в две недели. При этом температура воды не должна превышаться 25°С, то есть обязателен замер температуры охлаждающей жидкости и контроль уровня воды. При превышении данной отметки необходимо использование установки охлаждения воды (чиллер - воздушный, либо с использованием хладагента). Минимальный режим работы составляет 10°С.

Для примера: водяные помпы разрешается использовать для охлаждения излучателей 40 и 50 ватт и меньше. Для охлаждения излучателя 60 ватт и меньше, разрешается использование чиллера S&A CW-3000AG (воздушное охлаждение) или аналогичного. Для охлаждения излучателя 80 и 100 ватт и меньше, разрешается использование чиллера S&A CW-5000AG (фреоновое охлаждение) или аналогичного. Для охлаждения излучателя 130 ватт и меньше, разрешается использование чиллера S&A CW-5200AG (фреоновое охлаждение) или аналогичного.

Использование системы охлаждения, не соответствующей тепловыделению лазерного излучателя ЗАПРЕЩЕНО!

Наличие налета, пузырей воздуха и сторонних предметов в контуре охлаждения самого излучателя ЗАПРЕЩЕНО! Это значительно уменьшает эффективность теплообмена внутри излучателя, что может снизить ресурс самого излучателя или стать причиной выхода его из строя.

- Режим работы лазерной трубки по мощности не должен превышать 80% от максимальной.

- Блок розжига лазерной трубки должен соответствовать по характеристикам (мощность, рабочий ток, напряжение розжига и т. п.) самому лазерному излучателю.

При установке, эксплуатации и замене лазерной трубки необходимо соблюдать определенные правила безопасности. Установка лазерной трубки должна производится только подготовленным специалистом.

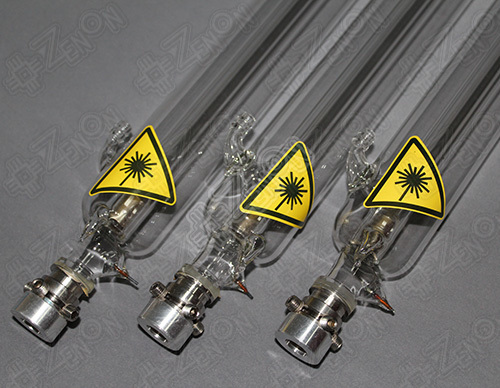

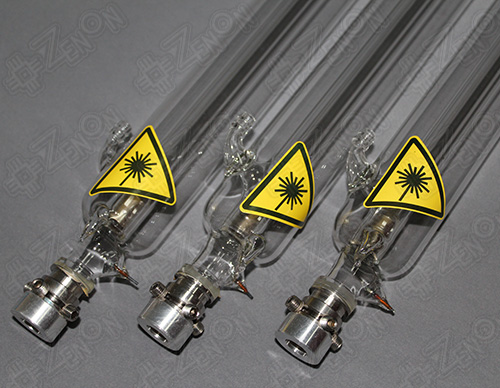

При наличии механических повреждений - претензии по гарантийной замене не принимаются. При установке лазерного излучателя, высоковольтный провод должен быть надежно зафиксирован к аноду трубки (пайка либо клемма) и полностью изолирован высоковольтным диэлектриком. В противном случае возможен выход из строя высоковольтного блока питания и разрушение анодного контакта. Все эти действия осуществляются с большой аккуратностью (существует риск перегрева и повреждения стекла).

После установки лазерной трубки необходима юстировка оптической системы. СО² лазерный излучатель - очень хрупкое изделие, в связи с тем что изготовлен из стекла. Поэтому при транспортировке необходима тщательная упаковка.

При отправке курьерской службой либо транспортной компанией обязательно страхование груза, так как лазерная трубка может быть повреждена при доставке. Обязателен осмотр товара при получении в присутствии представителя транспортной компании с последующим составление акта.

В случае повреждения целостности товара просьба обращаться за компенсацией по страховке в транспортную компанию.

Гарантировать целостность лазерного излучателя мы можем только при отгрузке с нашего склада непосредственно покупателю.
