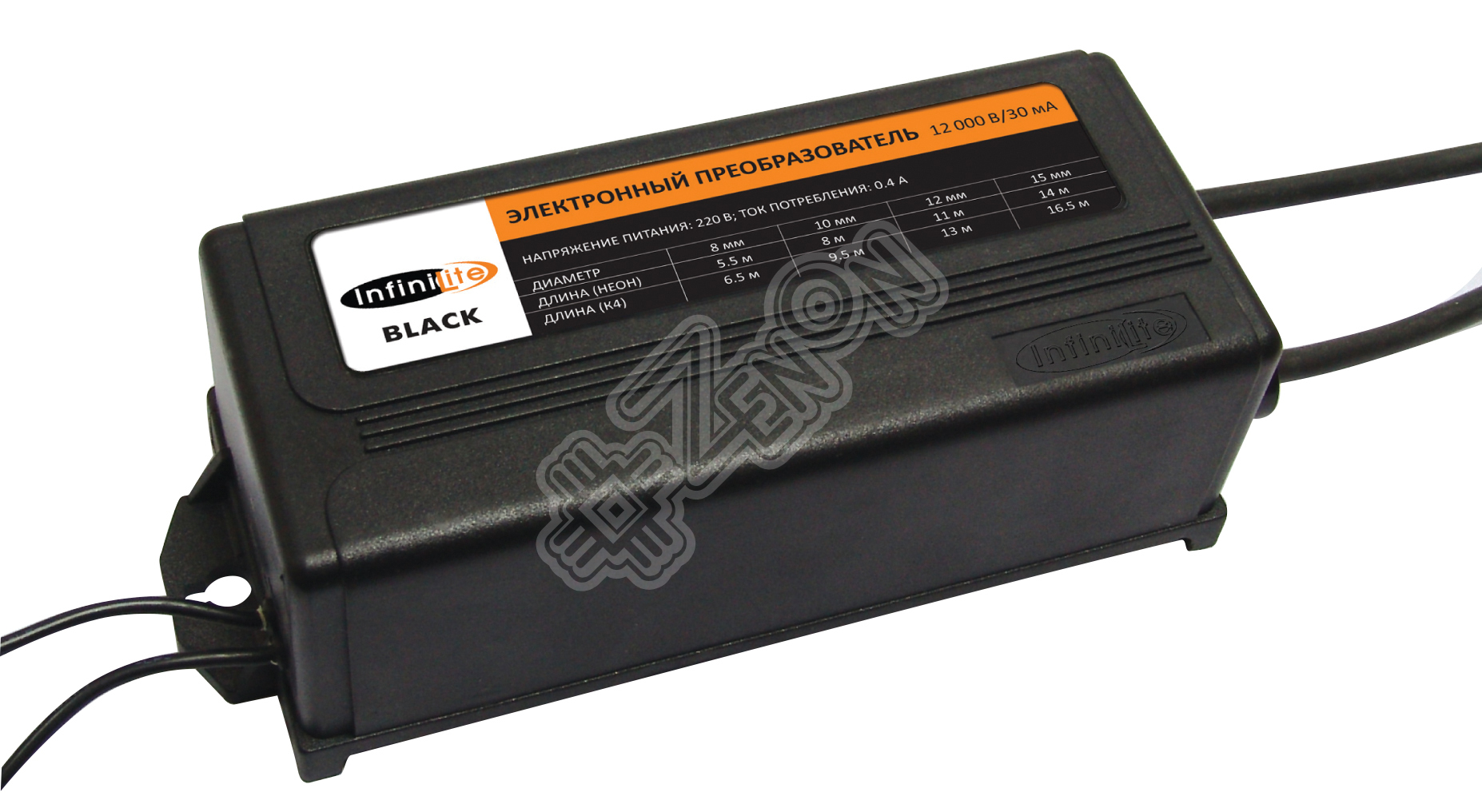

Электронный преобразователь INFINILITE 10000 В / 30 мА, чёрный корпус

INFINILITE
артикул 00000024658
Цена по запросу
Получить скидку
Минимальная кратность заказа: 1 шт
Цвет:

Номинальное напряжение (кВ)

4000 6000 8000 12000 15000

Посмотреть товары списком

  • Электронные преобразователи Infinilite BLACK (Китай) являются наиболее предпочтительным среди "бюджетных" вариантов, сочетают в себе качество и надежность работы с хорошими конструктивными и техническими характеристиками.
  • Предназначены для наружного и интерьерного применения.

Технические характеристики:

Модель

 Выходное
напр-е		 Рабочий ток Ток потребления Частота Защитные функции
  В мА А кГц

4000/30

4000

30

0.12

36

Холостой ход, короткое замыкание

6000/30

6000

30

0.18

36

Холостой ход, короткое замыкание, перегрузка

8000/30

8000

30

0.27

36

Холостой ход, короткое замыкание, перегрузка

10000/30

10000

30

0.35

31

Холостой ход, короткое замыкание, перегрузка

12000/30

12000

30

0.45

31

Холостой ход, короткое замыкание, перегрузка

15000/30

15000

30

0.55

28

Холостой ход, короткое замыкание, перегрузка

Входное напряжение - 220 В, 50 Гц.
Максимальная температура окружающей среды: +40°С.
Максимальный диаметр трубок - 15 мм.

Номинальное напряжение: 10000 V.

Расчет нагрузки:

Infinilite Black

Расчет нагрузки преобразователе
Газ НЕОН Смесь К4
Длинна трубок (м) Длинна трубок (м)
Диаметр трубки (мм)

8

10

12

15

8

10

12

15
Давление (мм. рт. ст)

17

13

11

9

17

13

11

9
4 000/30

2

2.5

3.5

4.5

2.5

3

4

5
6 000/30

2.5

4

5

6.5

3.5

5

6.5

8
8 000/30

3.8

5.5

7

9.5

4.5

6.5

8.5

11
10 000/30

5

6.5

9.5

12

5.5

8

11

14.5
12 000/30

5.5

8

11

14

6.5

9.5

13

16.5
15 000/30

6.5

9

12

15

7.5

11

15

18
  • При расчетах следует прибавлять к фактической длине 0.3 метра на каждую пару электродов.
  • Если температура окружающей среды ниже 4°С, то для трубок, заполненных неон-аргоновой смесью, нагрузка должна быть уменьшена на 25%.
  • При сложной конфигурации трубок необходимо снижать нагрузку (снижение может достигать 20%).
  • Не допускается перезагруженность и недогруженность преобразователя!

Габаритные размеры и масса:

Модель

 Длина Ширина Высота Масса
  мм мм мм кг

4000/30

101

39

33

0.13

6000/30

144

53

40

0.26

8000/30

155

66

47

0.43

10 000/30

182

75

59

0.7

12 000/30

182

75

59

0.7

15 000/30

194

59

75

0.7

Инструкция по установке:

  • Преобразователи должны располагаться на расстоянии не ближе 10 мм от любой металлической поверхности и в удалении от легковоспламеняющихся предметов.
  • Минимальное расстояние между преобразователем и газосветной лампой, а также между двумя соседними преобразователями должно быть 10 см.
  • Минимальное расстояние между высоковольтным кабелями должно быть 30 мм.
  • Минимальное расстояние между двумя электродами двух газосветных ламп должно быть 3 см.
  • В местах прохождения высоковольтных проводов через отверстия в металлических поверхностях должны быть установлены изоляционные втулки.
  • Выходные высоковольтные провода должны быть одинаковой длины и длина каждого не должна превышать 1 м.

ВНИМАНИЕ: гарантийные обязательства действуют только при условии соблюдения инструкции по установке!
